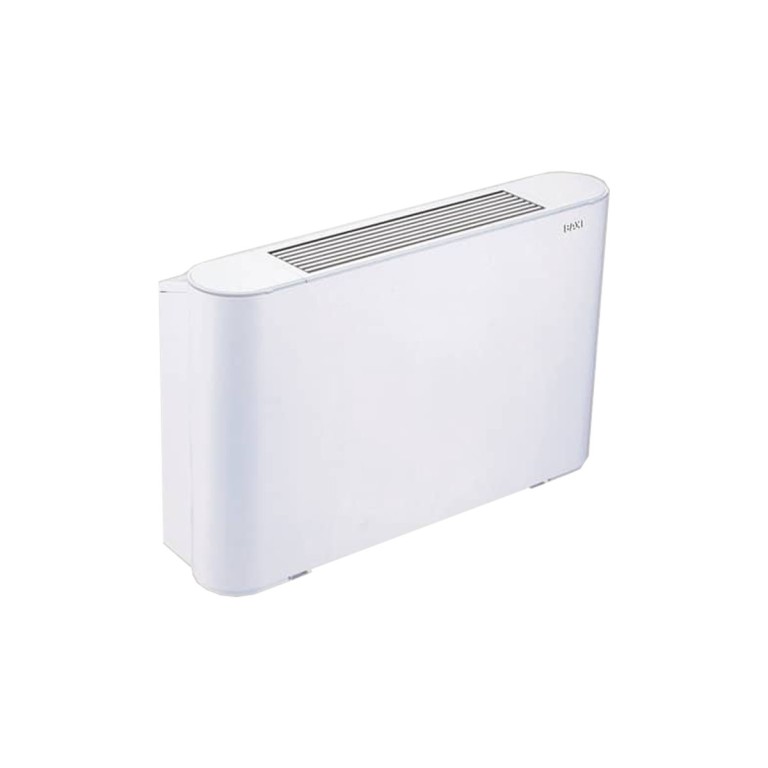

¿Cuándo elegir una unidad de fancoil como la IMEQ Suelo - techo IQF70?
Elegiremos este modelo de fancoil porque se puede instalar tanto en el techo en posición horizontal como en el suelo en posición vertical. Ideal para calentar y/o enfriar una estancia, según se alimente de agua refrigerada o agua caliente procedente de una unidad exterior como una bomba de calor o una caldera, con una potencia de 7,35Kw. Está indicado para usar en instalaciones de aerotermia y geotermia, por eso tiene dos tubos, una para la ida y otra para el retorno del agua. Por ambas tuberías pasa agua fría y caliente, en función de si el equipo está trabajando en frío o en calor.

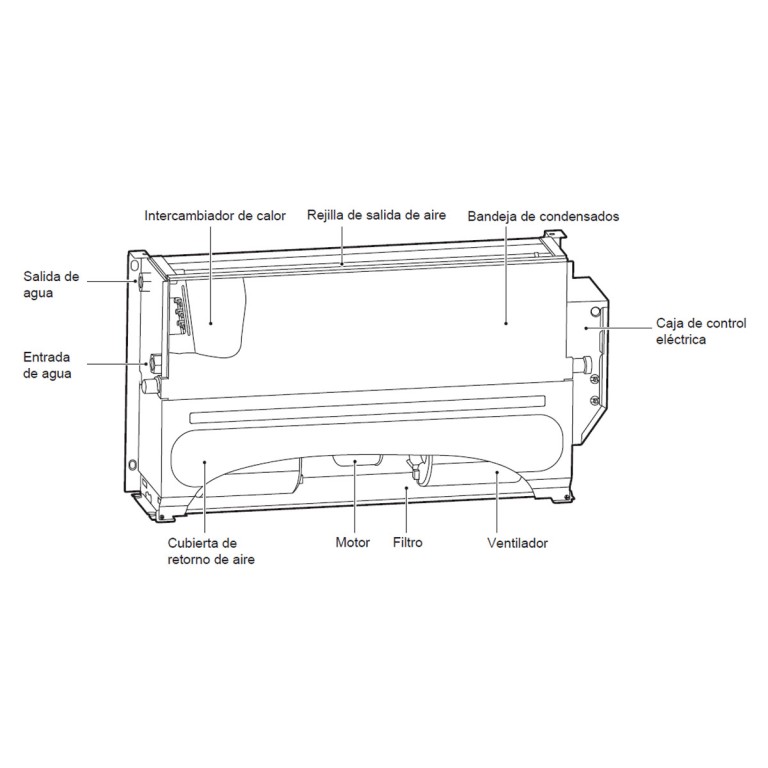

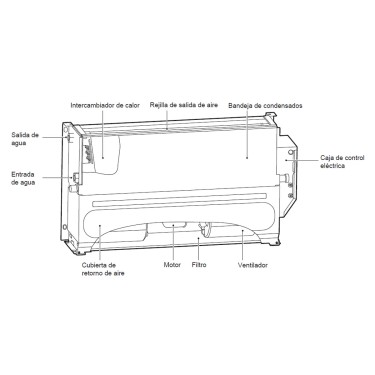

La cubierta del equipo está fabricada en acero galvanizado, el aire lo recoge por la parte inferior y lo expulsa por la rejilla superior, que podremos ajustar manualmente para cambiar la dirección del aire. Su funcionamiento es súper silencioso, recomendable usar en modo refrigeración con temperatura de entre 17 y 32ºC y en modo calefacción entre 0 y 30ºC. Nos debemos asegurar de que la pared pueda soportar el peso de la unidad, que son 21,5Kg. La habitación donde esté instalada la unidad debe ser ventilada periódicamente para evitar la falta de oxígeno. También incluye una bandeja exterior que recoge el agua procedente de la condensación que se produce en la unidad exterior del equipo.
El mando a distancia es un accesorio opcional que podremos instalar en la parte izquierda o derecha del equipo. Sólo admite instalar el modelo TDB-2000, desde el que controlaremos todas las funciones del fancoil, nos indicará la velocidad del ventilador, la temperatura y si está encendido el aparato. Funciona en modo deshumidificación, refrigeración, calefacción y auto.
Para su mantenimiento se puede limpiar la superficie exterior de la unidad con un paño suave húmedo con agua fría y alcohol, sin usar productos químicos para el equipo. Dispone de un filtro de aire, fabricado de fibra de nailon, que evita la introducción de polvo u otras partículas dentro del equipo, que debe ser limpiado frecuentemente.
Principales características de la unidad fancoil IMEQ Suelo - techo IQF70

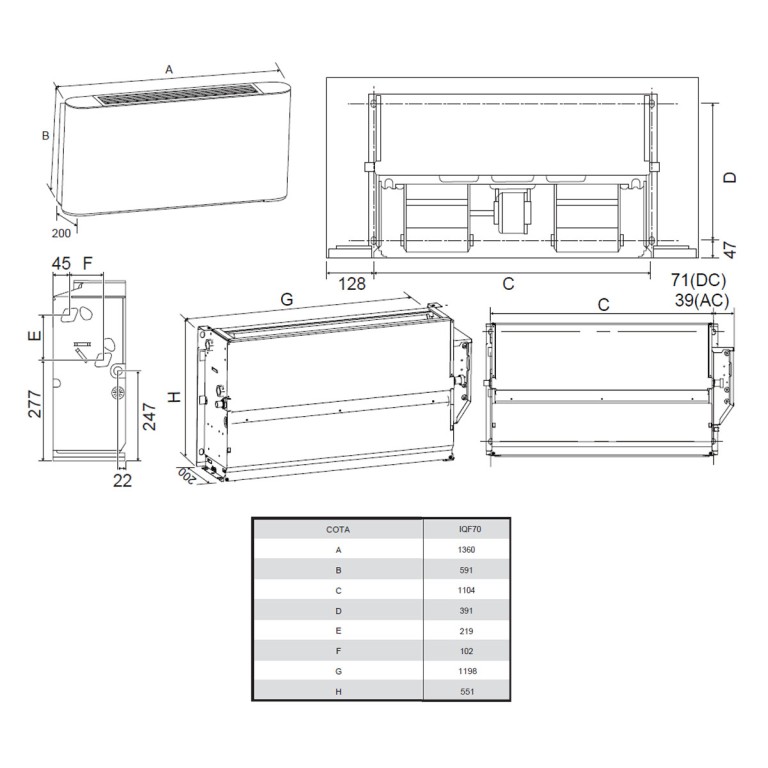

- Medidas: 1360 x 200 x 591mm.
- Alimentación: 220 – 240V / 1Ph / 50Hz.
- Caudal de aire: 1360M3/h (V. alta), 1015M3/h (V. media) y 685M3/h (V. baja).
- Presión sonora: 52Db(A) (V. alta), 44Db(A) (V. media) y 33Db(A) (V. baja).
- Máxima presión de trabajo: 1,60MPa.
- Peso: 32,5Kg.
- Tubería entrada / salida de agua: ¾” Pulg.
- Tubería de drenaje: Ø18,5mm.
- REGRIGERACIÓN – Temp. Entrada/salida agua 7/12ºC. Temp. Ambiente 27ºC BS, 19ºC BH.
· Capacidad: 7,35Kw (V. alta), 6,12Kw (V. media) y 4,57Kw (V. baja).
· Caudal de agua: 1,27M3/h (V. alta), 1,05M3/h (V. media) y 0,79M3/h (V. baja).
· Pérdida de carga: 4,50m.c.a. (V. alta), 3,44m.c.a. (V. media) y 1,98m.c.a. (V. baja).
- CALEFACCIÓN – Temp. Entrada/salida agua 45/40ºC. Temp. Ambiente 20ºC BS.
· Capacidad: 8,05Kw (V. alta), 6,46Kw (V. media) y 4,71Kw (V. baja).
· Caudal de agua: 1,39M3/h (V. alta), 1,12M3/h (V. media) y 0,82M3/h (V. baja).
· Pérdida de carga: 4,78m.c.a. (V. alta), 3,25m.c.a. (V. media) y 1,85m.c.a. (V. baja).
¿Cómo se suministra e instala la unidad fancoil IMEQ Suelo - techo IQF70?
El producto se suministra en su embalaje original junto con el Manual de instalación y funcionamiento adjunto. Se puede levantar o mover con la mano o con una carretilla adecuada. La superficie de apoyo de la instalación debe ser lo suficientemente fuerte para soportar el peso de la unidad y comprobar el espacio requerido para la instalación y conexión a tuberías. Antes de la instalación, verifique si la pared o el suelo donde se encuentra la instalación tiene cables, tuberías de agua o de gas enterrados y asegúrese de que las tuberías de entrada y salida y la tubería de desagüe sean herméticas.
