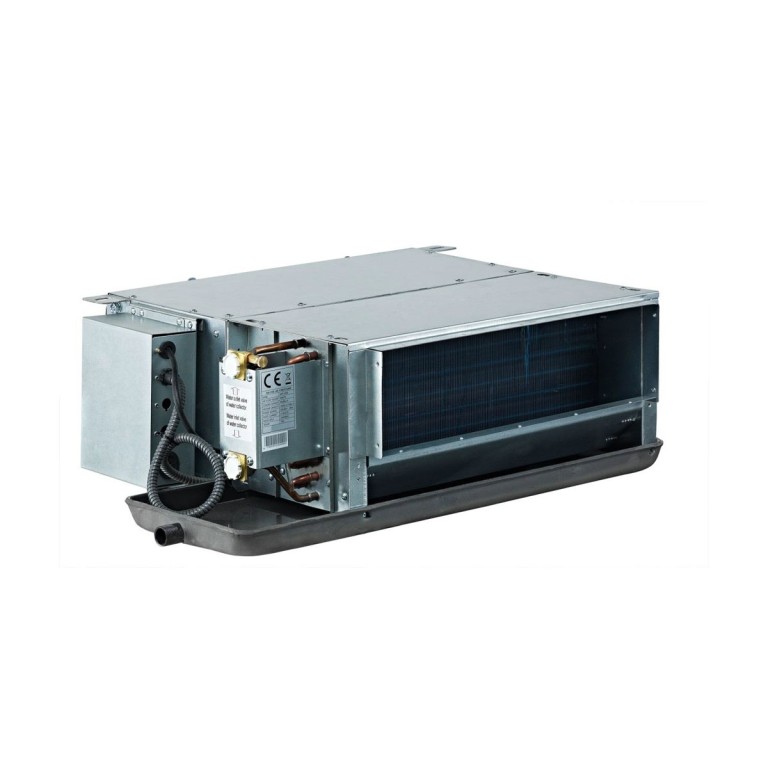

¿Cuándo elegir una unidad de fancoil como la IMEQ Conducto IQD60?
Elegiremos este modelo de aire acondicionado fancoil porque se puede usar para enviar el flujo de aire a varias zonas o habitaciones del hogar o comercio con un solo aparato, tanto para calentar como para climatizar espacios amplios. Se alimenta de agua refrigerada o agua caliente procedente de una unidad exterior como un refrigerador, bomba de calor o caldera, con una potencia de 7,84Kw. Está indicado para usar en instalaciones de aerotermia y geotermia, por eso tiene dos tubos, una para la ida y otra para el retorno del agua. Por ambas tuberías pasa agua fría y caliente, en función de si el equipo está trabajando en frío o en calor.
Nos debemos asegurar de que la pared pueda soportar el peso de la unidad, que son 23,7Kg. El aparato debe ser instalado de forma accesible a más de 2,3m del suelo. Incluye una bandeja exterior que recoge el agua procedente de la condensación que se produce en la unidad exterior del equipo. Posibilidad de aportación de aire fresco en el retorno justo antes del intercambiador con tres filas de tubería y trabaja con una presión disponible de entre 6,8 y 43,7Pa.
De forma opcional podemos añadir un control digital modelo TXW-1800 o uno electromecánico modelo TMW-1000 desde los que controlaremos todas las funciones del fancoil, como las velocidades del ventilador, el rango de selección de temperatura y el modo de funcionamiento: refrigeración, calefacción y off. Este fancoil tiene un funcionamiento súper silencioso, para un uso efectivo y seguro se recomienda usar en modo refrigeración con una temperatura de entre 17 y 32ºC y en modo calefacción entre 0º y 30ºC.
Para su mantenimiento se puede limpiar con un trapo seco sin usar productos químicos para el equipo. Dispone de un filtro de aire extraíble sin necesidad de abrir el conducto, lo que facilita su limpieza.
Principales características de la unidad fancoil IMEQ Conducto IQD60

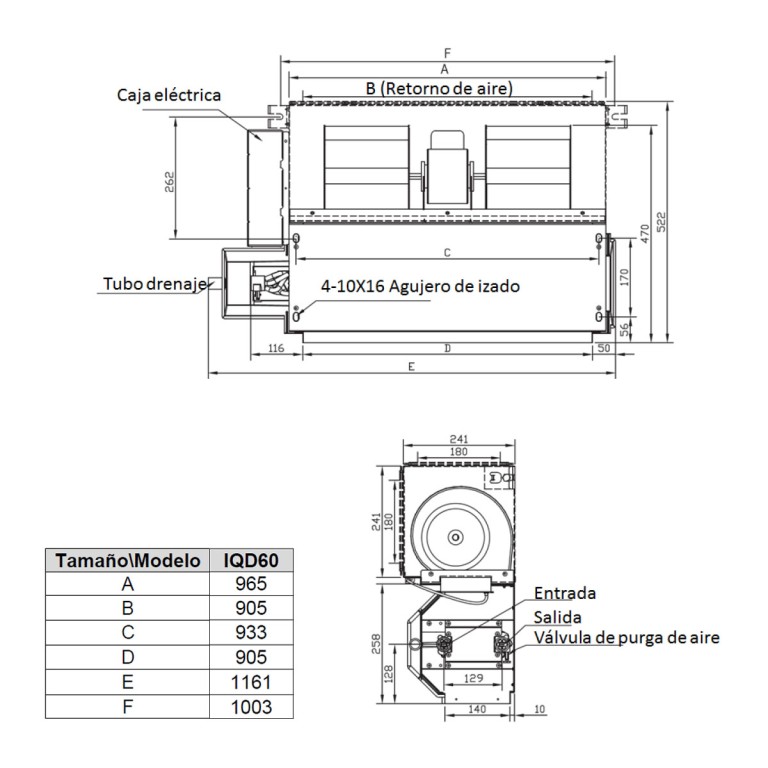

- Medidas del cuerpo: 1161 x 522 x 241mm.
- Alimentación: 220 – 240V / 1Ph / 50Hz.
- Caudal de aire: 1022M3/h (V. alta), 760M3/h (V. media) y 544M3/h (V. baja).
- Presión estática disponible según el caudal de aire mencionado: 43,7Db(A) (V. alta), 39Db(A) (V. media) y 6,8Db(A) (V. baja).
- Presión sonora: 45Db(A) (V. alta), 37Db(A) (V. media) y 30Db(A) (V. baja).
- Máxima presión de trabajo: 1,60MPa.
- Peso: 23,7Kg.
- Tubería entrada / salida de agua: ¾” Pulg.
- Tubería de drenaje: Ø20mm.
- REGRIGERACIÓN – Temp. Entrada/salida agua 7/12ºC. Temp. Ambiente 27ºC BS, 19ºC BH.
· Capacidad: 5,85Kw (V. alta), 4,82Kw (V. media) y 3,78Kw (V. baja).
· Caudal de agua: 1,05M3/h (V. alta), 0,85M3/h (V. media) y 0,65M3/h (V. baja).
· Pérdida de carga: 3,20m.c.a. (V. alta), 2,24m.c.a. (V. media) y 1,45m.c.a. (V. baja).
· Consumo: 49W (V. alta), 24W (V. media), 12W (V. baja).
- CALEFACCIÓN – Temp. Entrada/salida agua 45/40ºC. Temp. Ambiente 20ºC BS.
· Capacidad: 6,62Kw (V. alta), 5,38Kw (V. media) y 4,00Kw (V. baja).
· Caudal de agua: 1,15M3/h (V. alta), 0,94M3/h (V. media) y 0,71M3/h (V. baja).
· Pérdida de carga: 3,23m.c.a. (V. alta), 2,27m.c.a. (V. media) y 1,39m.c.a. (V. baja).
· Consumo: 53W (V. alta), 26W (V. media), 12W (V. baja).
- CALEFACCIÓN – Temp. Entrada/salida agua 50ºC. Temp. Ambiente 20ºC BS.
· Capacidad: 7,84Kw (V. alta), 6,35Kw (V. media) y 4,81Kw (V. baja).
· Caudal de agua: 1,05M3/h (V. alta), 0,85M3/h (V. media) y 0,65M3/h (V. baja).
· Pérdida de carga: 2,69m.c.a. (V. alta), 1,86m.c.a. (V. media) y 1,16m.c.a. (V. baja).
· Consumo: 52W (V. alta), 25W (V. media), 13W (V. baja).
¿Cómo se suministra la unidad fancoil IMEQ Conducto IQD60?
El producto se suministra en el embalaje original con los siguientes accesorios: una unidad fancoil, una bandeja de condensados a izquierda (vista frontal) extendida y un manual de usuario e instalación.
Antes de la instalación se recomienda respetar las distancias de instalación indicadas en el manual de instalación y tener en cuenta que el techo sea horizontal y soporte el peso de la unidad, que la entrada y salida de aire no confluya ni estén afectados por el aire exterior. También revisar que el aire de impulsión pueda ser distribuido a todas las zonas a climatizar y sea fácil sacar las conexiones de tubos de agua y de drenaje.
