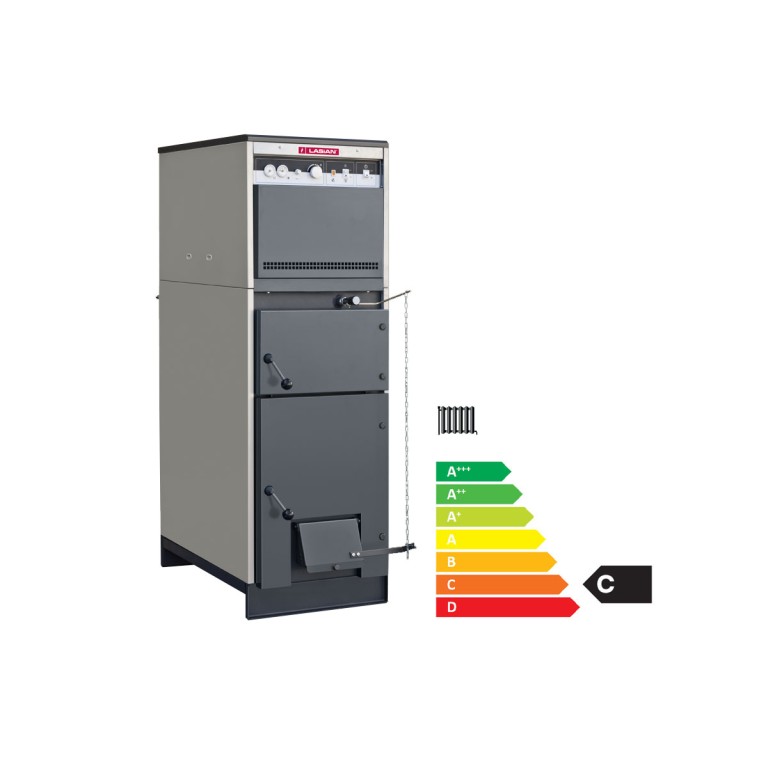

¿Cuándo elegir una caldera para leña y gasoil como la CMX 25?
Elegiremos este modelo de caldera para usar en sistemas de calefacción por agua caliente, con combustible sólido de leña y líquido de gasoil. Consta de dos hogares independientes, uno para leña y otro para gasóleo, lo que permite un funcionamiento muy versátil sólo con leña, sólo con gasóleo y funcionamiento mixto.
El funcionamiento en modalidad mixta se concibe para los casos en los que la demanda de calor supera la capacidad de la energía calorífica que aporta el hogar de leña. En estos casos, de forma automática, entra en funcionamiento el quemador de gasóleo ajustándose a la demanda de la instalación.
Incluye un completo cuadro de mandos que permite integrar las maniobras de un circulador externo, el quemador de gasóleo y el termostato ambiente. También tienen bandeja de cenizas que deberemos limpiar a diario.
Dispone de termómetro que muestra la temperatura del cuerpo de la caldera, no de los radiadores; manómetro, que indica la presión en bares del cuerpo de la caldera; termostato de seguridad que tiene la misión de bloquear todo el sistema en caso de que la temperatura del agua llegue a 110ºC; termostato de caldera que limita la temperatura del cuerpo de la caldera.

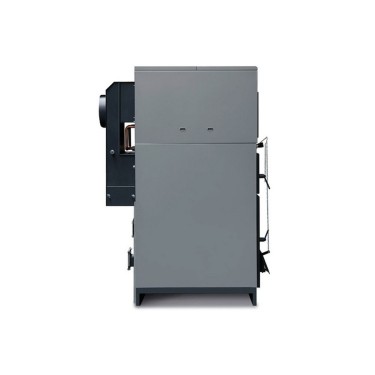

Esta caldera se instala en el suelo, su diseño con doble puerta frontal junto con el hogar admite piezas de leña de grandes dimensiones. Las palancas de cierre permiten asegurar con comodidad un ajuste hermético en las puertas.
La caldera se debe conectar a una chimenea individual que proporcione, al menos, el tiro mínimo necesario. La chimenea será de material inoxidable, aislada térmicamente y homologada. El sistema de evacuación de gases de las dos cámaras de combustión solo necesita una única conexión para la chimenea exterior.
Como opción recomendable se puede instalar un estabilizador de tiro para alargar la vida útil de la caldera, ahorrar de combustible, mantenimiento y mayor confort.
Para el mantenimiento de la caldera se recomienda asegurar que la bomba de circulación de agua en la instalación está en funcionamiento de forma continua, salvo que esté controlada por un termostato, reparar cualquier deficiencia en la instalación eléctrica, controlar y mantener de forma regular el agua contenida en la caldera e instalación. La dureza del agua recomendada es de 1-3mol/m3, PH 8-9,5.
Debido a la condensación que se produce cuando los gases de combustión entran en contacto con superficies frías, es necesario mantener una temperatura mínima en el cuerpo para evitar las consecuencias negativas que esto conlleva.
Para ello podemos utilizar dos sistemas diferentes, los cuales pueden emplearse por separado o, aún mejor, conjuntamente: Utilización de uno o dos termostatos de mínima circulación de la bomba, cuyo bulbo situaremos en la vaina del cuerpo de leña y en la vaina del cuerpo de gasóleo que harán que la bomba funcione sólo cuando la temperatura del cuerpo esté por encima de un determinado valor, el cual depende del combustible utilizado, pero que normalmente suele variar entre 50ºC y 60ºC. La conexión de estos termostatos se realizará en paralelo quitando el puente (gris) de las fichas 7 y 8 y conectando dichos termostatos en su lugar.
Utilizando una Unidad de Carga Optimax, en combinación con un depósito de inercia, además de mantener una temperatura mínima constante en la caldera, gestiona de forma más eficiente el funcionamiento de la instalación.
Principales características de la caldera para leña y gasoil CMX 25
CARACTERÍSTICAS Principales

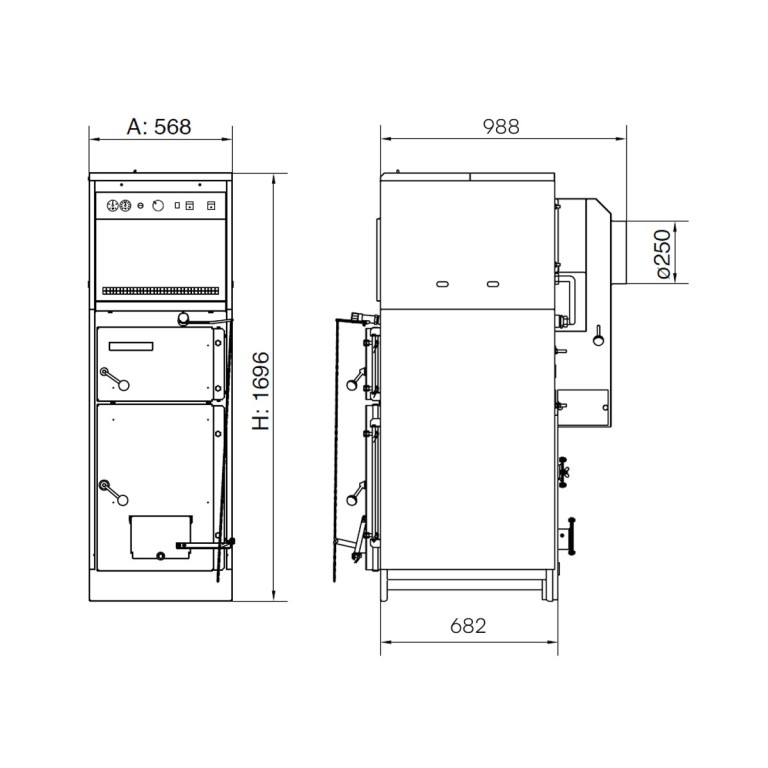

- Medidas: 568 x 988 x 1696mm.
- Profundidad de la cámara de combustión: 560mm.
- Combustibles: leña y gasoil.
- Incluye quemador Lasian.
- Potencia útil: 25Kw. Con parámetros de combustible: humedad 12-20% y promedio calorífico: 15.000-17.000 KJ/Kg.
- Longitud troncos: 567mm.
- Boca de carga leña: 372 x 410mm.
- Volumen hogar leña: 65 litros.
- Volumen agua: 116 litros.
- Salida de gases chimenea: Ø250mm.
- Peso: 455Kg
- Presión máxima de trabajo: 3 bar.
- Fluido contenido: agua.
- Rango tª de trabajo del agua: 60 – 85ºC.
- Tª mínima de retorno de agua: 60ºC.
- Temperatura máx.: 90ºC.
- Rendimiento gasoil: 88%.
- Rendimiento leña: 72,5%.
- Tensión eléctrica: 220V-II.
- Tiro de chimenea: 0,11 – 0,25 mbar.
- Conexiones ida-retorno: G 1 – ¼” H.
LEÑA
- Potencia calorífica: 3.350 – 4.300 kcal/kg.
- Humedad: máx. 20%.
CARACTERÍSTICAS Opcionales
- Interruptor general y de funcionamiento de bomba de la instalación.
¿Cómo se suministra la caldera CMX 25?
La caldera se suministra en dos bloques o bultos:
- Cuerpo de la cadera, (en su interior se encuentra el regulador entrada de aire).
- Caja de cartón, donde se encuentran las envolventes, útiles de limpieza, manual y accesorios de montaje (tornillos, cinta de aluminio).
La caldera será instalada de forma que no sea necesario moverla de su posición en las operaciones de limpieza, mantenimiento y revisiones, reparaciones, etc.
Se aconseja apoyarla sobre una base ó zócalo nivelado, firme y resistente al fuego, que exceda entre 50 y 100 mm las medidas exteriores de la caldera.
- Ubicar la caldera.
- Colocar las envolventes.
