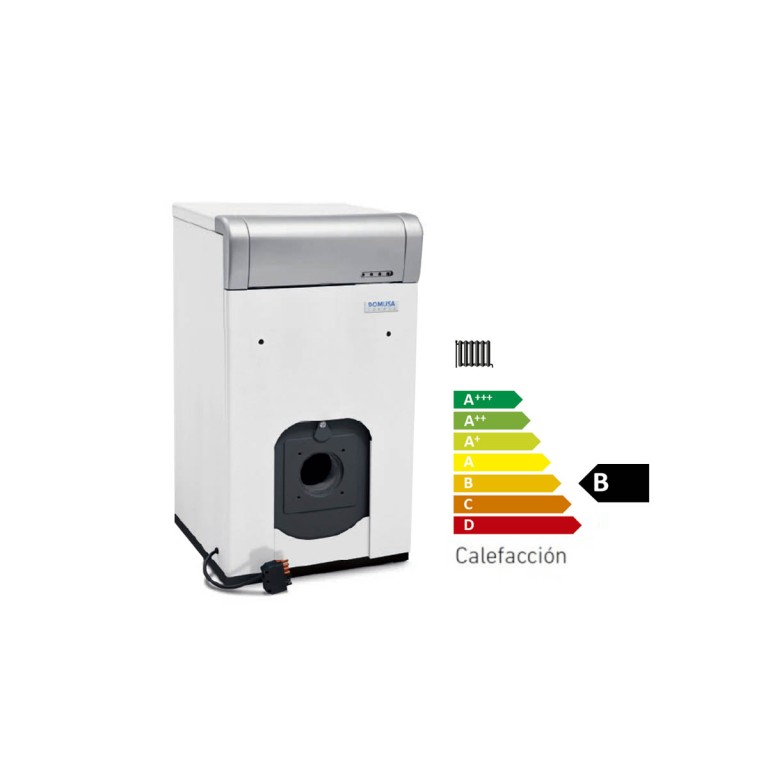

¿Cuándo elegir una caldera de gasóleo sin quemador como la Jaka HFS 30?
Elegiremos este grupo térmico por su funcionamiento para calefacción a baja temperatura y por su facilidad de limpieza. También porque este grupo térmico puede ser equipado con dos tipos de kit hidráulicos para instalaciones de suelo radiante: con regulación climática y sin regulación climática.
El hogar como el intercambiador de tres pasos de humos permite un intercambio termodinámico perfectamente equilibrado. Las numerosas aletas existentes en el hogar favorecen el intercambio por radiación y aumentan el efecto de turbulencia reforzando el intercambiado por convención.
El sistema de circulación de los gases de combustión en el intercambiador permite un auto-equilibrio térmico. El paso optimizado de los gases reparte de manera racional y eficaz la carga calorífica evitando contracciones mecánicas.
El paso optimizado de los gases reparte de manera racional y eficaz la carga calorífica evitando contracciones mecánicas. Por otra parte los casquillos elásticos de unión entre los elementos absorben en gran medida las dilataciones térmicas. Todo esto da al cuerpo de fundición una gran duración. La concepción técnica de este cuerpo de fundición favorece un funcionamiento tanto a temperatura tradicional como a baja temperatura.
El contenido de agua de cada elemento permite una irrigación perfecta de las superficies de calentamiento, evitando sobrecalentamientos locales. El intercambio, por lo tanto, es más rápido. Todos los elementos han sido probados a 10 bares en fábrica antes del montaje y a 6 bares tras el montaje, asegurando así la estanqueidad y calidad de los conjuntos.
Es imprescindible que esta caldera se conecte a una chimenea que sea capaz de crear una depresión. Se recomienda que como mínimo sea de 1,5 mmca.
La caldera lleva dos bornas preparadas para la conexión del termostato ambiente. La caldera también está preparada para el conexionado rápido del quemador mediante un euroconector de 7 polos.
Dispone de un panel de mandos, con teclas, en el que se visualizan todos los parámetros de la caldera. Incluye un termostato de seguridad que asegura que la caldera no supere los 110ºC, bloqueando el funcionamiento de la misma. También tiene un termostato de control que permite seleccionar la temperatura de trabajo de calefacción, parando el quemador cuando la temperatura de la caldera se iguale a la seleccionada o manteniéndolo encendido mientras ésta sea menor.
El manómetro indica la presión de la instalación, el termómetro indica la temperatura del agua de la caldera, el piloto de bloqueo por temperatura indica que el funcionamiento de la caldera se ha bloqueado por exceso de temperatura (más de 110ºC) y el piloto de bloqueo de quemador indica que el funcionamiento de la caldera se ha bloqueado por bloqueo del quemador.
Esta caldera, de forma opcional, permite ser acompañada por un interacumulador de la gama Sanit de Domusa, para la obtención de agua caliente sanitaria. También se puede suministrar la caldera con un programador horario para su montaje en el frente de mandos; con una Centralita de Regulación (E24 BVS) para tener la capacidad de regular independientemente dos zonas de calefacción, un circuito con válvula mezcladora (p.e. suelo radiante) y un circuito directo (p.e. radiadores), regulando la instalación en función de las necesidades de la vivienda, y regular la producción de ACS de un interacumulador conectado a la caldera, dando prioridad a la producción de ACS.
Para mantener en condiciones óptimas el funcionamiento de la caldera, se recomienda realizar una limpieza anual del hogar de la caldera, mantener la presión de la instalación entre 1 y 1,5 bar.
Se recomienda añadir el quemador Domestic D3 LN, recomendado para clase B.
Principales características de la caldera de gasóleo sin quemador Jaka HFS 30
CARACTERÍSTICAS Principales

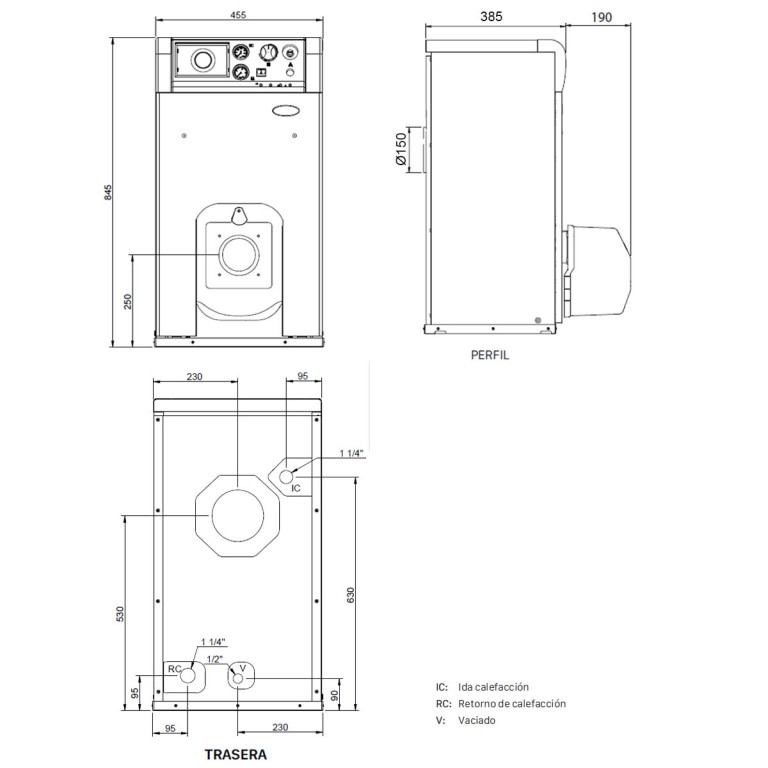

- Medidas: 455 x 385 x 845mm.
- Servicios: Calefacción.
- Clase de eficiencia en calefacción: B.
- Potencia útil: 28,1Kw.
- Contenido de agua: 23L.
- Cuerpo de fundición.
- Envolventes con revestimiento epoxy.
- Termómetro.
- Manómetro.
- Quemador.
- Frente de mandos montado compuestos de: termostato de regulación, termostato de seguridad e interruptor marcha/paro luminoso.
CARACTERÍSTICAS Opcionales
- Kit hidráulico SRJ1 para suelo radiante y cuadro del control con regulación climática Lago.
- Filtro con desgasificador Tiger Loop.
- Programador diario analógico.
- Regulador climático para SRJ1.
- Capot cubre quemador.
- Quemador Domestic D3 LN.
- Acumuladores Sanit
- Filtro con desgasificador (Tiger Loop).
- Termostato conectable CONFORT WiFi.
¿Cómo se suministra e instala la caldera Jaka HFS 30?
Primero fijaremos el soporte del quemador. La caldera Jaka HFS 30 se suministra sin quemador de gasóleo, por lo que se recomienda instalar el modelo Domestic D3 LN, que va equipado con una bomba autoaspirante, que permite la aspiración de combustible desde un depósito instalado a un nivel más bajo que el quemador, siempre y cuando la depresión medida con el vacuómetro en la bomba no supere 0,4 bar (30 cmHg).
La aspiración del combustible no debe llegar en ningún caso al fondo del depósito, dejando siempre una distancia mínima de 10 cm al fondo.
La caldera debe ser instalada por personal autorizado por el Ministerio de Industria respetando las leyes y normativa vigentes en la materia. El aparato debe ser instalado en un local suficientemente ventilado. Será imprescindible dejar acceso por la parte lateral de la caldera, para facilitar operaciones de mantenimiento.
La instalación de los conductos de evacuación de los productos de la combustión deberá ser realizada por personal cualificado y deberá cumplir con los requisitos exigidos en la legislación y normativas vigentes.
