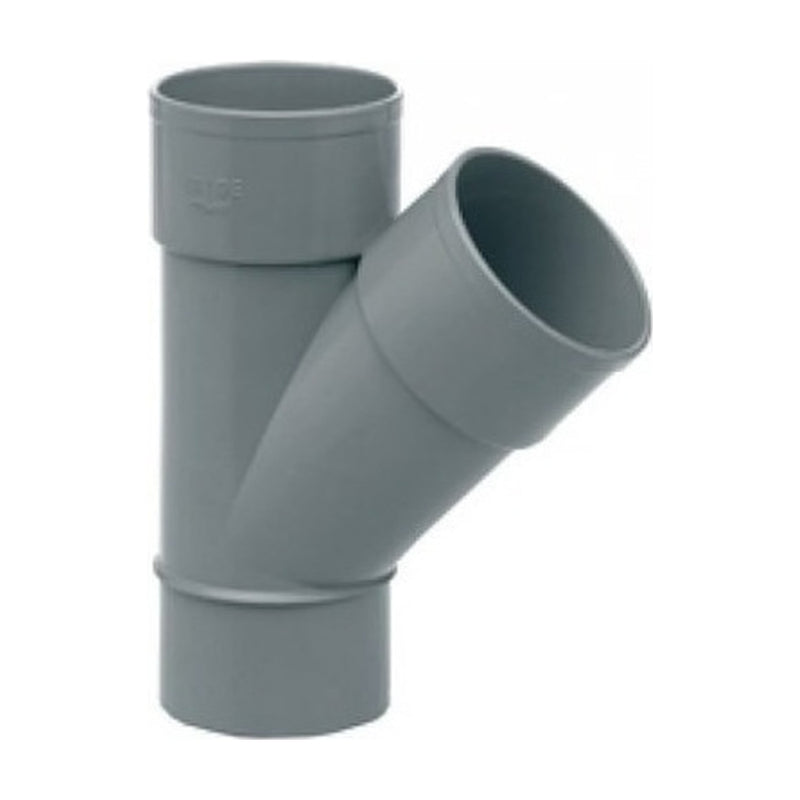

Ibide derivación PVC M-H 45° Ø160 mm para saneamiento
Derivación simple Ibide DSM-122 de PVC-U gris para sacar un ramal a 45° en una bajante o un colector de evacuación de Ø160 mm. Se monta pegada con adhesivo para PVC. Es una pieza de saneamiento para instaladores y para quien rehace una red de desagües con tubo de 160.
Características
- PVC-U rígido gris (RAL 7037) con interior liso.
- Ángulo de 45°: mejor circulación del agua y menos ruido que a 90°.
- Uniones macho-hembra encoladas, sin juntas.
Datos técnicos
| Referencia fabricante | DSM-122 |
|---|---|
| Tipo | Derivación M-H 45° (culotte simple) |
| Diámetro | 160 mm |
| Ángulo | 45° |
| Unión | Macho-hembra (M-H), encolar con adhesivo para PVC |
| Material | PVC-U rígido gris (RAL 7037) |
| Norma | UNE-EN 1329 (evacuación de aguas residuales dentro de edificios) |
| Temperatura de uso | -10 °C a +60 °C (según distribuidor) |
| Unidades por caja (fabricante) | 5 |
Compatibilidad
- Tubo y accesorios de PVC de evacuación de Ø160 mm encolados.
Consejos de instalación y uso
- Corta el tubo a escuadra, quita las rebabas y biselado ligero en el extremo macho antes de encolar.
- Limpia con limpiador para PVC y aplica el adhesivo de forma uniforme en macho y hembra; une con un cuarto de giro y mantén unos segundos.
- Haz un montaje en seco antes de encolar para comprobar ángulo y orientación: una vez pegado no se puede corregir.
- Deja la derivación a 45° con pendiente continua hacia el desagüe; con 160 mm, apoya y sujeta los tramos para que no carguen sobre la unión.
Preguntas frecuentes
¿Para qué se usa una derivación a 45°?
Para unir un ramal a un colector o bajante de 160 mm. El ángulo de 45° favorece el caudal y reduce las pérdidas de carga y el ruido frente a una derivación a 90°.
¿Se pega o lleva junta?
Es de unión encolada (macho-hembra), no lleva junta de goma.
¿Sirve para pluviales?
La norma UNE-EN 1329 que cita el distribuidor es de evacuación de aguas residuales dentro de edificios; para pluviales y exteriores confirma con un técnico el tipo de tubería (la de teja o la gris) antes de comprar.
¿Es la misma que la «derivación doble»?
No. La referencia DSM-122 es la derivación simple M-H a 45° de Ø160. La derivación doble plana (DMH-222) es otra pieza.
