EGB brida de acero galvanizado DN100/110 PN10/16

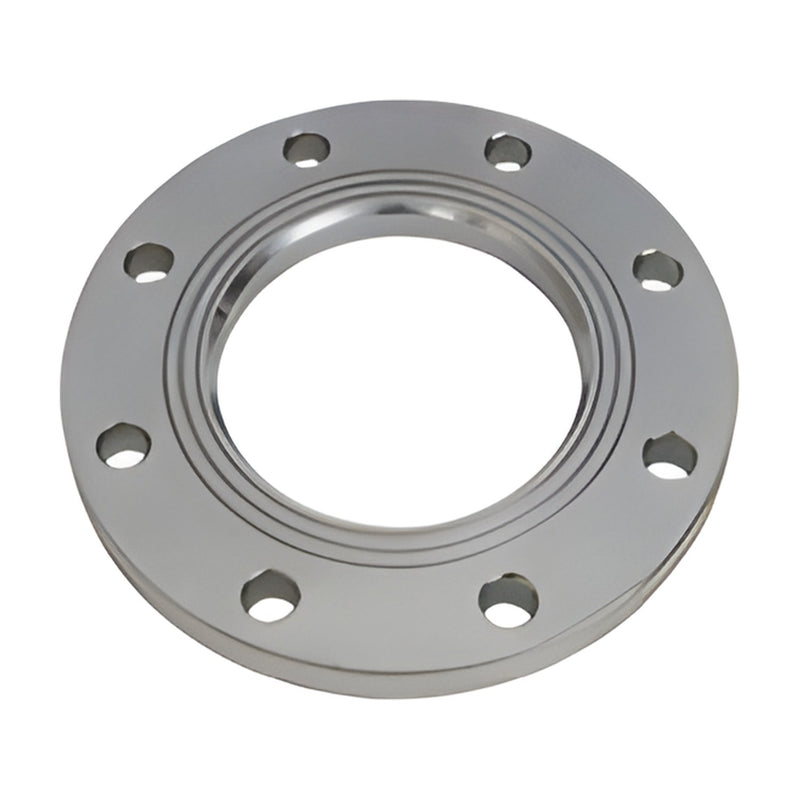

Brida de acero galvanizado de EGB, referencia PEBA11011, para conectar tubería de polietileno de 110 mm (DN 100) a válvulas, bombas u otros elementos embridados en instalaciones de agua a PN10 o PN16. Es una brida loca que se desliza por el tubo y se apoya en el portabridas de PE. Es una pieza habitual en acometidas y redes de agua y riego.
Características
- Acero galvanizado, 8 taladros para tornillos M16.
- Válida para PN10 y PN16.
- Espesor de 13 mm.
- Para tubo de polietileno de 110 mm (DN 100).
Datos técnicos
| Referencia fabricante | PEBA11011 |
|---|---|
| Tipo | Brida de acero galvanizado (brida loca) |
| DN / DE del tubo | 100 / 110 mm |
| Presión nominal | PN10/16 |

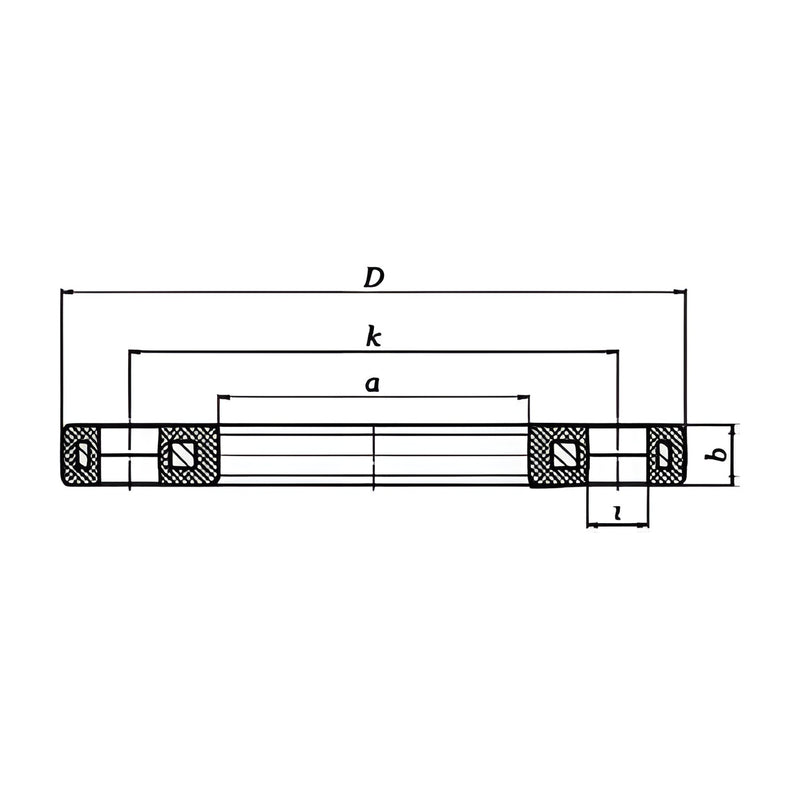

| Diámetro exterior (D) | 220 mm |
| Diámetro del círculo de taladros (k) | 180 mm |
| Espesor (b) | 13 mm |
| Cota a | 130 mm |
| Taladros | 8 taladros para tornillos M16 |
| Material | Acero galvanizado |
| Peso | 2,15 kg |
Compatibilidad
- Tubo de PE de 110 mm (DN 100).
- Bridas DN 100 PN10/16 con 8 taladros para tornillos M16 en círculo de 180 mm.
- También se fabrica la versión PEBA11012 para DN 100 / 125 mm.
Consejos de instalación y uso
- Comprueba que el portabridas de PE que vas a usar es de 110 mm y que su cara de apoyo es compatible con una brida DN 100 de 8 taladros.
- Pasa la brida por el tubo antes de soldar el portabridas; después ya no se puede colocar.
- Alinea los taladros de las dos bridas y monta la junta plana en el centro antes de meter los tornillos.
- Aprieta los tornillos en cruz y por pasos, para que la junta se asiente de forma uniforme.
- Si va a quedar enterrada o a la intemperie, protege los tornillos y las tuercas de la corrosión.
Preguntas frecuentes
¿Con qué tubo se usa?
Está pensada para tubo de polietileno de 110 mm de diámetro exterior (DN 100), con un portabridas o collarín de PE en el extremo del tubo.
¿Sirve para PN10 y PN16?
Sí, el taladrado de EGB es válido para PN10/16: 8 taladros en un círculo de 180 mm.
¿Incluye los tornillos y la junta?
No consta que los incluya: la tarifa de EGB solo da la brida. Los tornillos M16 y la junta plana van aparte.
¿Cuánto pesa?
Según la tarifa de EGB pesa 2,15 kg por unidad.
