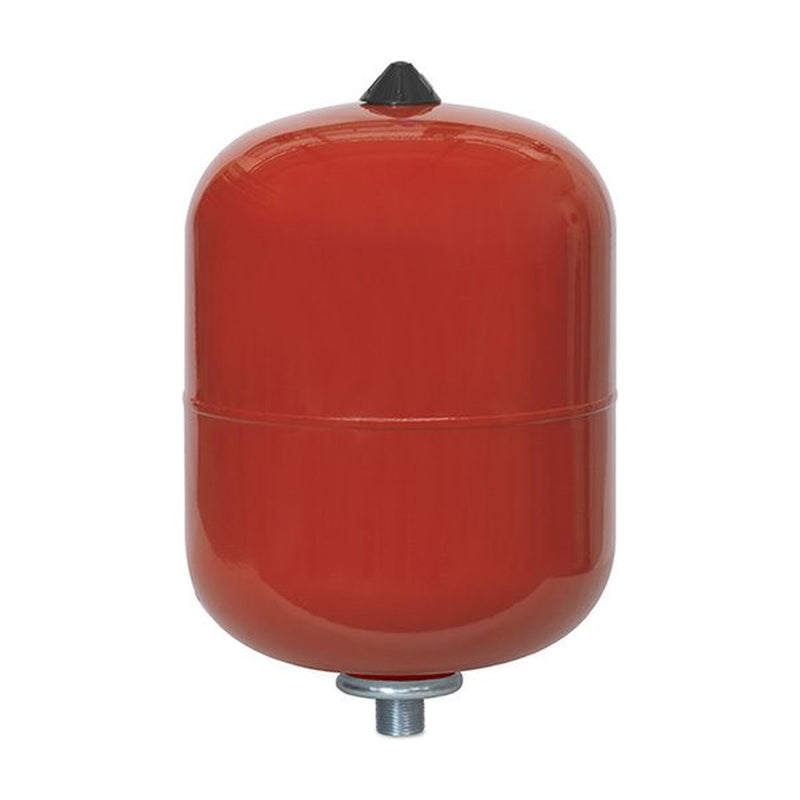

Ibaiondo vaso de expansión calefacción 18 CMF 18 l 3/4"

El vaso de expansión 18 CMF de Ibaiondo absorbe la dilatación del agua cuando la calefacción se calienta, de modo que la presión del circuito no suba hasta hacer saltar la válvula de seguridad. Es la medida de 18 litros de la serie CMF, pensada para circuitos cerrados de calefacción y refrigeración de viviendas: sirve para sustituir un vaso agotado o para montarlo en una instalación nueva con caldera, bomba de calor o suelo radiante. Lo puede cambiar un manitas con algo de experiencia si el vaso se monta fuera de la caldera.

Características

• 18 litros de capacidad, modelo sin patas para colgar de la tubería o de un soporte.
• Membrana fija (no recambiable) de caucho sintético según EN 13831, ocupa toda la superficie interior.
• Conexión de agua R 3/4" macho en acero cincado.
• Válvula de hinchado protegida para ajustar la precarga de aire.
• Depósito de acero con pintura roja; fabricado según la Directiva de equipos a presión 2014/68/UE.
• Sale de fábrica con 1,5 bar de precarga (aire).

Datos técnicos

Compatibilidad

• Circuitos cerrados de calefacción por radiadores o suelo radiante, y circuitos de refrigeración.
• Instalaciones con caldera de gas o gasóleo, caldera de biomasa o bomba de calor (aerotermia), siempre en circuito cerrado.
• Admite agua con glicol hasta un 50 %.
• Sustituye a cualquier vaso de 18 l con conexión 3/4" macho si la presión de la instalación no pasa de 5 bar.
• Soportes Ibaiondo compatibles: kit soporte para CMF/SMF (19050013, incluye purgador, válvula de seguridad, manómetro y válvula de aislamiento) o soporte mediano 5-18 l (19011050).
• No sirve para agua caliente sanitaria ni agua potable, ni para circuitos abiertos.

Consejos de instalación y uso

• Móntalo preferiblemente en el retorno, lo más cerca posible de la caldera y en la aspiración de la bomba.
• Al ser un modelo sin patas, colócalo con la toma de agua hacia arriba para que no se formen bolsas de aire, y sujétalo para que aguante su peso lleno de agua.
• No pongas ninguna llave que pueda dejar el vaso aislado de la caldera por descuido.
• Antes de conectarlo, ajusta la presión de aire (P0) a lo que pida tu instalación con el vaso sin agua; la presión de llenado en frío debe quedar al menos 0,3 bar por encima de P0.
• La válvula de seguridad de la instalación nunca debe estar tarada por encima de 5 bar.
• Revisa la precarga cada seis meses: aísla el vaso, vacíalo de agua y mide con manómetro; si se desvía más de un ±20 %, reajústala.
• Instálalo bajo techo y lejos de fuentes de calor directo; usa juntas dieléctricas si hay riesgo de corrosión por par galvánico.

Preguntas frecuentes

¿Puedo usarlo para el termo o el acumulador de agua caliente sanitaria?
No. La membrana del CMF no es apta para agua potable. Para agua caliente sanitaria hay que montar un vaso específico para ACS.

¿A qué presión tengo que dejar el aire del vaso?
Viene a 1,5 bar, que suele valer para una vivienda de una o dos plantas. Si tu instalación es más alta o la presión de llenado es distinta, ajusta la precarga con el vaso vacío de agua y llena el circuito a unos 0,3 bar por encima de esa precarga.

¿Cómo sé si mi vaso viejo está estropeado?
Los síntomas típicos son que la presión sube mucho al calentar y la válvula de seguridad gotea, o que hay que rellenar agua a menudo. Si al pulsar la válvula de hinchado sale agua en vez de aire, la membrana está rota y, como no es recambiable, hay que cambiar el vaso.

¿Se puede colgar directamente de la tubería?
Sí, el modelo sin patas puede ir roscado a la tubería, aunque Ibaiondo recomienda hacerlo con un soporte. Siempre con la toma de agua arriba y bien sujeto, porque lleno pesa bastante más que sus 4 kg.
