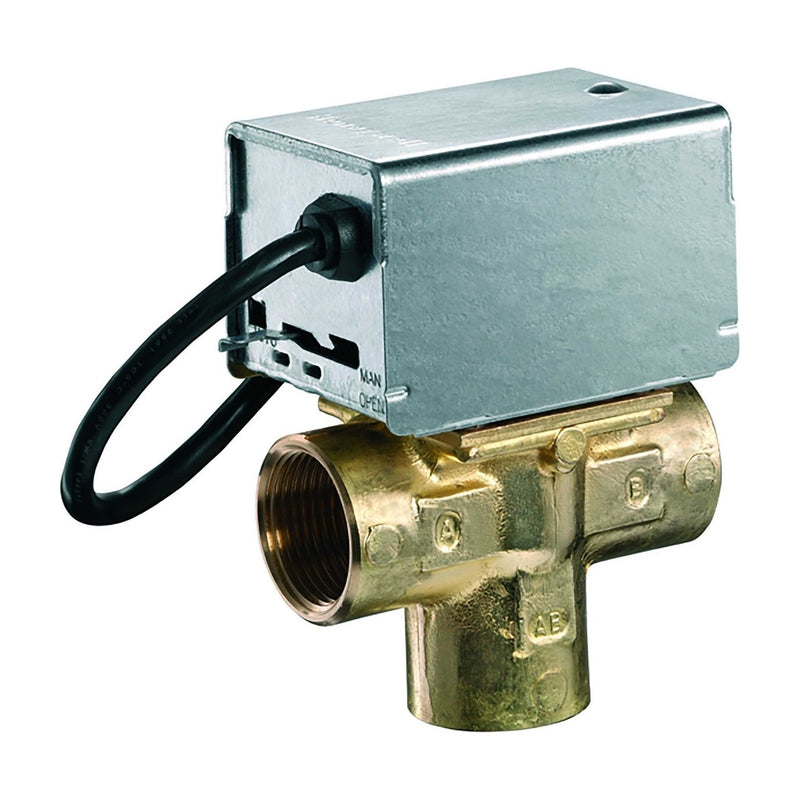

Honeywell válvula de zona 3 vías V4044C1312U 1" 230 V
La V4044C es la clásica válvula de zona de 3 vías de Honeywell: manda el agua que llega de la caldera hacia una de sus dos salidas, por ejemplo calefacción o depósito de agua caliente, o dos zonas de la casa. Es todo o nada: con tensión abre hacia la vía A y, al quitar la corriente, el muelle la devuelve a la vía B. Este modelo es de 1" rosca hembra y 230 V. Sirve para reponer una V4044C averiada sin tocar la tubería o para montar una zonificación sencilla con termostatos.
Características
- Válvula desviadora de 3 vías, todo/nada, con retorno por muelle.
- Conexiones de 1" BSPP hembra (DN25), cuerpo de latón.
- Actuador a 230 V que se desmonta del cuerpo con dos tornillos, sin vaciar la instalación.
- Palanca AUTO/MAN para abrirla a mano al llenar o vaciar el circuito.
- Bajo consumo: 6 W.
- Sirve para agua de calefacción y refrigeración (fan-coils a 2 o 4 tubos).
Datos técnicos
| Referencia fabricante | V4044C1312U |
|---|---|
| Tipo | Desviadora 3 vías todo/nada, retorno por muelle |
| Conexión | 1" BSPP hembra (DN25) |
| Kv | 8,1 m³/h (Cv 9,5) |
| Presión diferencial máx. de cierre | 0,55 bar (55 kPa) |
| Presión estática máx. | 8,6 bar |
| Temperatura del agua | +5 a +88 °C |
| Temperatura ambiente máx. | 50 °C |
| Material del cuerpo | Latón |
| Obturador | Esfera de goma BUNA-N |
| Alimentación | 230 V, 50 Hz |
| Potencia | 6 W |
| Cable | 1 m, incorporado |
| Funcionamiento | Entrada AB; con tensión abre AB→A, sin tensión AB→B |
| Tiempos nominales | Hacia A unos 18 s (motor); hacia B unos 8 s (muelle) |
| Normas | Marcado CE |
Compatibilidad
- Sustituye a otra Honeywell V4044C de 1" rosca hembra (V4044C1312B / V4044C1312U).
- Cabezal de recambio Honeywell 40003916-002 (para V4044C/V4044A); motor de recambio 40002737-003; kit de bola y junta tórica 272742A.
- Programadores, termostatos y centralitas de zonas con salida a 230 V.
- Instalaciones de calefacción y ACS de viviendas y pequeños locales, hasta unos 26 kW según Honeywell.
Consejos de instalación y uso
- Conecta la entrada desde la caldera a la vía AB; la vía A es la que abre con tensión y la B la que queda abierta sin tensión. Decide qué circuito va en cada una antes de montar.
- Puede ir en cualquier ángulo, pero nunca con el cabezal por debajo de la horizontal de la tubería: si un día gotea, el agua caería sobre el motor.
- Al apretar los racores sujeta el cuerpo con una llave de 32 mm en cada vía; no hagas fuerza sobre el cabezal y no aprietes de más.
- Para llenar o vaciar la instalación, pasa la palanca a MAN; después déjala siempre en AUTO.
- Si falla solo el motor, se cambia el cabezal sin vaciar el circuito: quita los dos tornillos y monta el recambio.
- Honeywell no recomienda tener el motor en marcha continua con la vía A abierta durante largos periodos.
Preguntas frecuentes
¿Qué vía queda abierta si se va la luz?
La B. Sin tensión el muelle lleva la válvula a AB→B; con tensión el motor la pasa a AB→A. Lo habitual es dejar en B el circuito que debe tener prioridad cuando no hay orden (por ejemplo, el agua caliente).
¿Puedo cambiar solo el motor sin quitar la válvula?
Sí. El actuador sale con dos tornillos sin vaciar la instalación. Existe el cabezal completo de recambio 40003916-002 y el motor suelto 40002737-003.
¿Sirve para mezclar agua y regular la temperatura de impulsión?
No. Es todo/nada: el agua va a una vía o a la otra. Para regular temperatura hace falta una válvula mezcladora con servomotor modulante.
¿Es la misma que la V4044C1312B?
Es la misma referencia base V4044C1312: 1" hembra, 230 V. La letra final cambia según la versión de suministro. Mira las medidas y el cableado de la tuya antes de cambiarla.
