Baxi circulador alta eficiencia Quantum Mini 1025 ref. 7782962

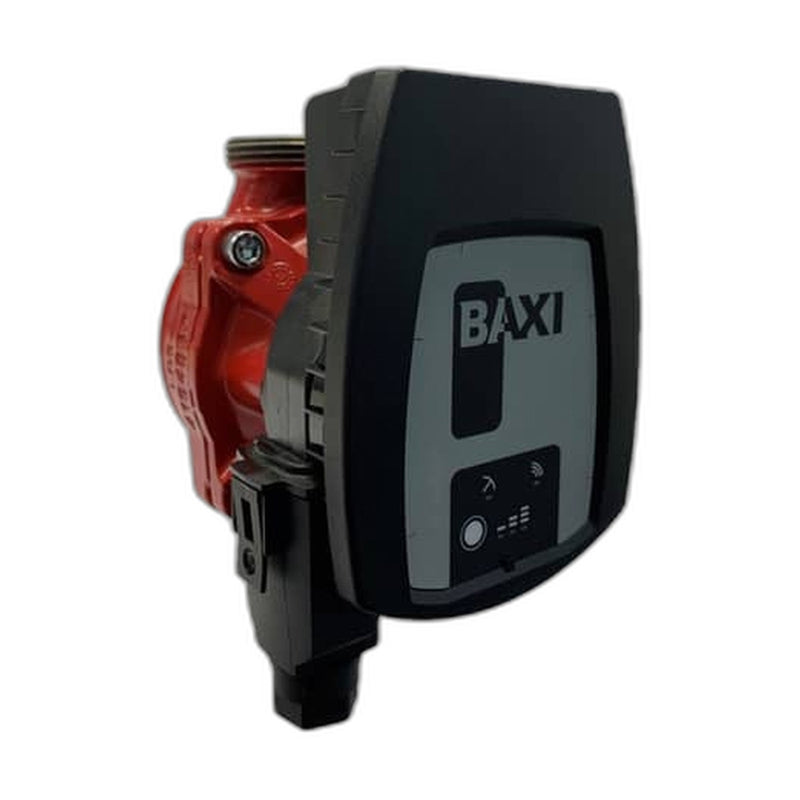

Circulador de alta eficiencia Baxi Quantum Mini 1025 (ref. 7782962) para mover el agua en circuitos de calefacción y de refrigeración. Tiene motor electrónico ECM que ajusta solo su velocidad a lo que pide la instalación, por eso gasta entre 4 y 20 W. Es una buena opción para el instalador o el manitas que cambia una bomba de 180 mm entre bocas.
Características
- Motor ECM de imán permanente, IEE ≤ 0,23 (cumple ErP 2015).
- Regulación por presión diferencial variable (Δp-v) con 3 curvas, o 3 velocidades fijas.
- Un solo botón con LED para elegir modo y curva.
- 180 mm entre bocas, cuerpo con rosca de 2".
- Apta para agua de -10 a 95 °C y mezclas de agua y glicol hasta 1:1.
- Racores de conexión disponibles aparte a 1" o 1 1/4".
Datos técnicos
| Referencia Baxi | 7782962 |
|---|---|
| Modelo | Quantum Mini 1025 |
| Tipo | Circulador de rotor húmedo de alta eficiencia, motor ECM |
| Caudal máximo (Q max) | 2,7 m³/h |
| Altura máxima (H max) | 4,2 m.c.a. |
| Temperatura del agua | -10 a 95 °C |
| Presión máxima de trabajo | 6 bar |
| Presión mínima de entrada a 95 °C | 0,3 bar |
| Rosca del cuerpo (diámetro nominal) | 2" (G) |
| Longitud entre bocas | 180 mm |
| Conexión a tubería | Con racores que se venden aparte: 2" a Rp 1" (ref. 001692634) o 2" a Rp 1 1/4" (ref. 001693342) |
| Modos de regulación | Presión diferencial variable (Δp-v) con 3 curvas, o 3 velocidades fijas |
| Tensión | 230 V ~ 50 Hz |
| Velocidad | 800-3500 rpm |
| Intensidad nominal | 0,26 A |
| Potencia absorbida | 4-20 W |
| Eficiencia energética | IEE ≤ 0,23 (ErP 2015) |
| Protección eléctrica | IP X2D |

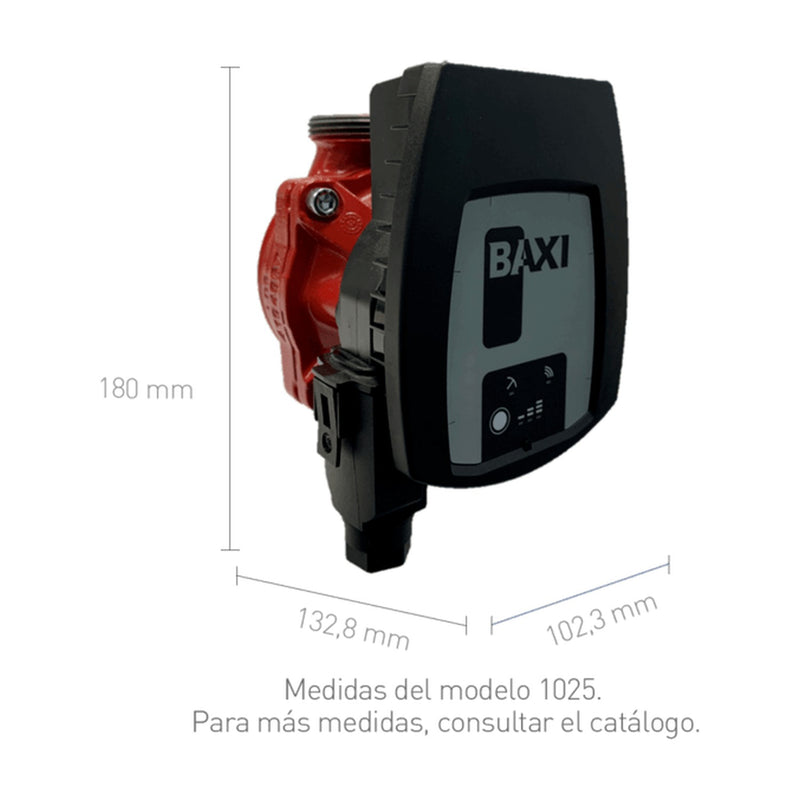

| Medidas (alto x fondo x ancho) | 180 x 132,8 x 102,3 mm |
| Peso | 1,8 kg |
Compatibilidad
- Instalaciones de calefacción por agua (radiadores, suelo radiante) y de refrigeración, con agua de -10 a 95 °C; también mezclas de agua y glicol hasta 1:1.
- Hueco de 180 mm entre bocas.
- Racores Baxi (aparte): 2" a Rp 1" ref. 001692634, o 2" a Rp 1 1/4" ref. 001693342.
- Misma gama: MYL30 (130 mm, ref. 7782961) y 1035 (más altura, ref. 7782964).
Consejos de instalación y uso
- Comprueba antes la distancia entre bocas de la bomba que vas a quitar: esta mide 180 mm y su rosca es de 2"; si tu tubería es de 1" o 1 1/4", pide los racores correspondientes.
- Pon llaves de corte antes y después de la bomba para poder cambiarla sin vaciar la instalación.
- Lava bien la instalación antes de montarla: la suciedad es la causa más habitual de averías en los circuladores.
- Respeta la flecha del cuerpo (sentido del agua) y usa juntas nuevas en las dos bocas.
- Si aíslas la tubería, aísla solo el cuerpo de la bomba: el motor y la electrónica deben quedar al aire.
- Llena y purga bien la instalación antes de arrancar; la presión mínima de entrada a 95 °C es 0,3 bar.
- Con radiadores con válvulas termostáticas o suelo radiante, usa el modo de presión variable (Δp-v) y la curva más baja que caliente toda la casa: es el que menos gasta.
Preguntas frecuentes
¿Para qué calderas sirve?
No es el circulador interno de un modelo concreto de caldera: es un circulador de instalación que Baxi vende para circuitos de calefacción y refrigeración. Sirve para sustituir bombas de 180 mm entre bocas con rosca de 2" o para montar un circuito nuevo. Si quieres cambiar la bomba de dentro de tu caldera, mándanos el modelo y te decimos el recambio correcto.
¿Lleva racores?
No. Según el catálogo de Baxi los racores se piden aparte: 2" a Rp 1" (ref. 001692634) o 2" a Rp 1 1/4" (ref. 001693342).
¿En qué se diferencia de la Quantum Maxi 1025?
Tienen el mismo caudal y altura (2,7 m³/h y 4,2 m), pero la Mini tiene el cuerpo con rosca de 2" y se vende sin racores, mientras que la Maxi 1025 1" tiene rosca de 1 1/2", trae los racores de 1" y añade el modo de presión constante.
¿Cuánto consume?
Entre 4 y 20 W según la velocidad, mucho menos que un circulador antiguo de tres velocidades.
