Jimten J-62 enlace mixto rosca hembra 50-1 1/2" para tubo PE (pack 2)
El enlace mixto Jimten J-62 une un tubo de polietileno de 50 mm con una rosca hembra de 1 1/2": se introduce el tubo, se aprieta la tuerca y queda hecho el empalme sin herramientas especiales ni soldadura. Esta medida (ref. 355005, sin refuerzo metálico) se vende en pack de 2 unidades. Es habitual en acometidas, riego y conducciones de agua con tubería de PE, para instaladores y para manitas que montan su propia red.
Características
- Unión por compresión: tubo de PE a rosca hembra, sin soldar ni encolar.
- Cuerpo y tuerca de polipropileno (PP), anillo cónico dentado y arandela de PPO, junta tórica de NBR.
- Versión sin refuerzo metálico en la rosca (existe otra referencia con refuerzo).
- Pensado para tubos de polietileno según UNE-EN 12201.
- Pack de 2 unidades.
Datos técnicos
| Referencia fabricante | 355005 (55005 en el catálogo Jimten) |
|---|---|
| Modelo | J-62 · Enlace mixto rosca hembra |
| Medida | Tubo Ø50 mm x rosca hembra 1 1/2" |
| Refuerzo metálico | Sin refuerzo |
| Cota A (largo) | 122 mm |
| Cota B | 88 mm |
| Cota C | 92 mm |
| Cota D | 26,2 mm |
| Cota E (Ø) | 51,4 mm |
| Material | Cuerpo PP, tuerca PP, anillo cónico PPO, arandela PPO, junta tórica NBR |
| Presión de trabajo | Con dispositivo amortiguador de golpe de ariete (tubo Ø16-63): 16 bar de -20 a 20 ºC, 10 bar de 20 a 40 ºC, 4 bar de 40 a 80 ºC. Sin amortiguador: 10, 6,5 y 2,5 bar respectivamente |
| Tubería | Polietileno según UNE-EN 12201 |
| Unidades por caja (fabricante) | 25 |
| Unidades por pack | 2 |
Compatibilidad
- Tubo de polietileno (PE) de Ø50 mm.
- Rosca macho de 1 1/2" en válvulas, accesorios o depósitos.
Consejos de instalación y uso
- Corta el tubo en ángulo recto, sin rebabas, y marca la profundidad de inserción.
- Desmonta la tuerca, el anillo y la junta, deslízalos por el tubo y empuja el tubo hasta el tope del cuerpo.
- Aprieta la tuerca a mano y da un último apretón con llave de cinta; no hace falta forzar.
- Pon cinta de teflón o pasta en la rosca macho que va dentro del enlace hembra y no aprietes de más para no rajar el plástico.
- Si la línea puede tener golpes de ariete o más de 20 ºC, comprueba la tabla de presiones: baja bastante con la temperatura.
- Haz la prueba de presión antes de enterrar o tapar.
Preguntas frecuentes
¿Qué tubo admite?
Tubo de polietileno de Ø50 mm.
¿Qué rosca tiene?
Hembra de 1 1/2" (50-1 1/2" es la medida del enlace).
¿Qué presión aguanta?
Según Jimten, 16 bar a temperaturas de entre -20 y 20 ºC con dispositivo amortiguador de golpe de ariete, y menos a mayor temperatura (10 bar de 20 a 40 ºC y 4 bar de 40 a 80 ºC). Sin amortiguador: 10, 6,5 y 2,5 bar.
¿Cuántas unidades vienen?
Dos enlaces por pack.
Abril Soluciones · Tienda física y almacén de fontanería y calefacción en Teruel con más de 50 años de experiencia. ¿Dudas con la medida o la compatibilidad? Escríbenos por WhatsApp al 693 595 739 y te asesora un técnico.

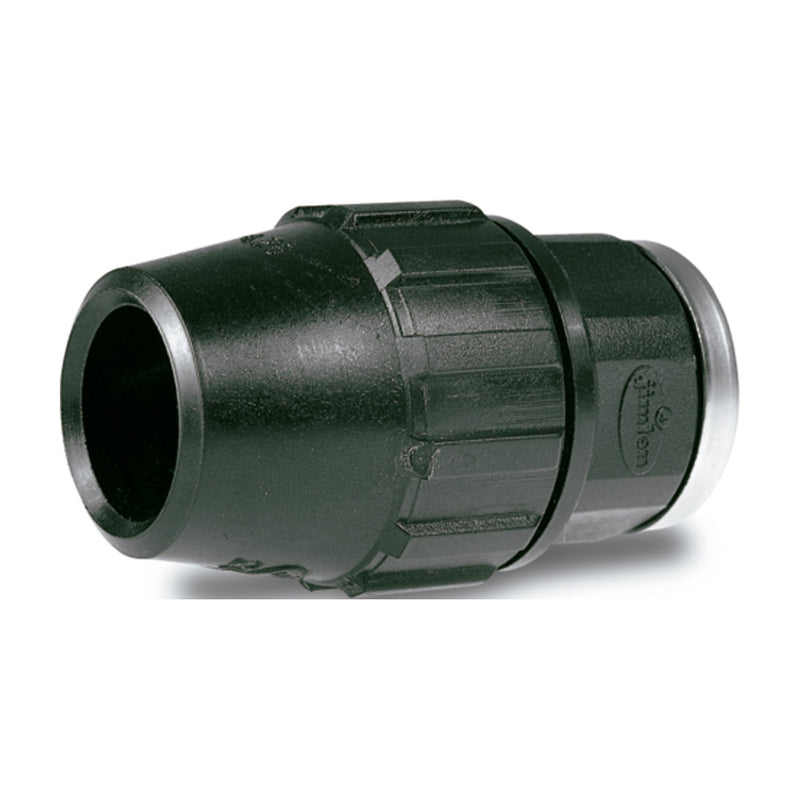

Foto orientativa: la imagen es la genérica del J-62 y muestra un aro metálico en la rosca hembra; esta referencia es sin refuerzo metálico.
