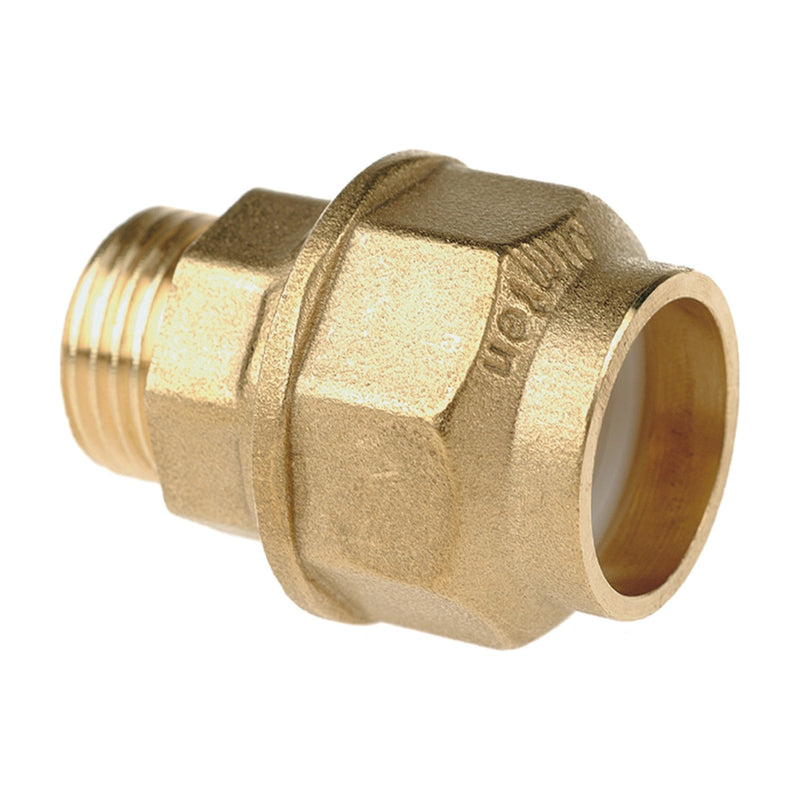

Jimten enlace mixto rosca macho latón 32-1" J-61 Gama'95
Enlace mixto de latón Jimten J-61 (referencia 059203, Gama'95): por un lado se conecta a tubo de polietileno de 32 mm y por el otro ofrece una rosca macho de 1" para llaves, contadores o racores. Se monta sin soldar ni encolar, por eso es habitual en acometidas de agua, riego y reparaciones de tubería de polietileno.
Características
- Cuerpo de latón OT/58 estampado en caliente y torneado.
- Casquillo cónico y arandela de latón (versión «LAT/LAT» de la gama).
- Junta tórica de EPDM y tuerca de latón; montaje manual.
- Presión nominal PN 16 bar a 20 ºC; probado por el fabricante a 24 bar.
Datos técnicos
| Referencia fabricante | 059203 |
|---|---|
| Modelo | J-61 · Gama'95 (casquillo y arandela de latón) |
| Medida | 32-1" (tubo Ø32 mm / rosca macho 1") |

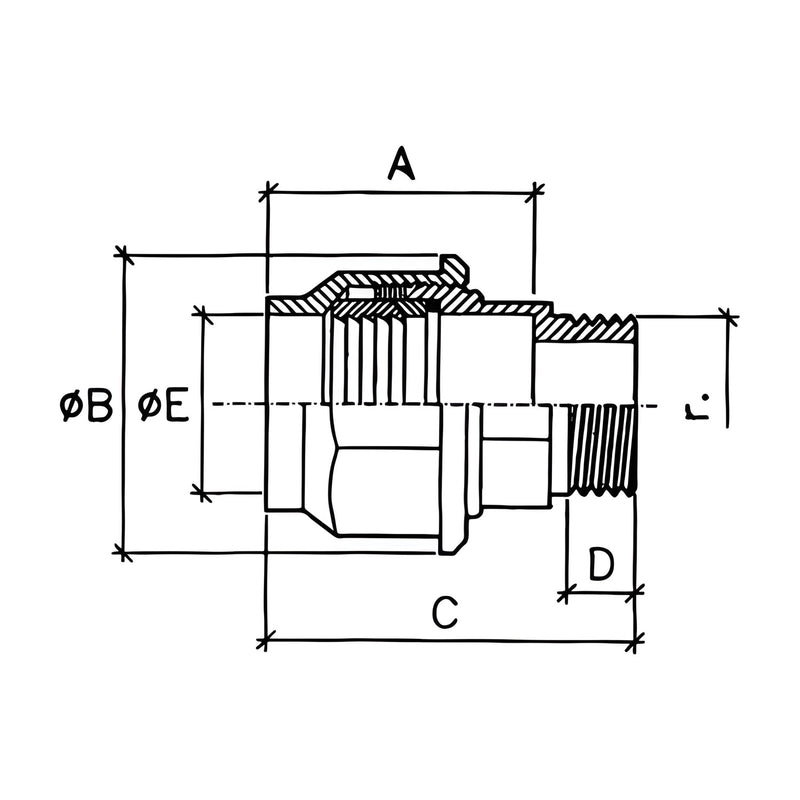

| Cotas (catálogo Jimten) | A 44,5 · B 49,5 · C 61,5 · D 12 · E 33 mm |
| Material | Latón OT/58; juntas EPDM |
| Presión nominal | PN 16 bar a 20 ºC (prueba a 24 bar) |
| Tubo admitido | Polietileno de baja densidad (UNE 53131 / DIN 8072) y de alta densidad (UNE 53490) |
| Unidades por caja (fabricante) | 30 |
Compatibilidad
- Tubo de polietileno de Ø32 mm, de baja o alta densidad.
- Rosca hembra de 1" (llave de paso, contador, filtro, racor).
- Misma familia: 20-1/2" (059201), 25-3/4" (059202), 40-1 1/4" (059204), 50-1 1/2" (059205), 63-2" (059206).
Consejos de instalación y uso
- Corta el tubo a escuadra y retira las rebabas antes de introducirlo.
- Sistema fácil: afloja la tuerca 2-3 vueltas, inserta el tubo hasta el fondo y rosca la tuerca hasta el tope de la valona.
- Sella la rosca de 1" con cinta de PTFE o cáñamo y aprieta con llave fija sobre el hexágono, sin pasarte.
- En tuberías enterradas con piezas metálicas, Jimten aconseja un manguito dieléctrico para evitar corrosión por corrientes parásitas.
Preguntas frecuentes
¿Qué tubo necesito para este enlace?
Polietileno de Ø32 mm exterior. Si tu tubo es de 40 mm, la referencia es 059204 (40-1 1/4").
¿Cuál es la diferencia con el enlace de plástico?
Este lleva casquillo y arandela de latón; la versión con casquillo de resina POM tiene otra referencia (059003).
¿Aguanta agua caliente?
Jimten indica que funciona a las mismas temperaturas que el tubo de polietileno con el que se use; la presión nominal es PN 16 a 20 ºC.
¿Se puede desmontar y volver a usar?
Sí, desenroscando la tuerca; conviene comprobar que la junta tórica y el casquillo siguen en buen estado antes de reutilizarlo.
