Jimten enlace acodado 90° rosca macho latón 25-3/4" J-69

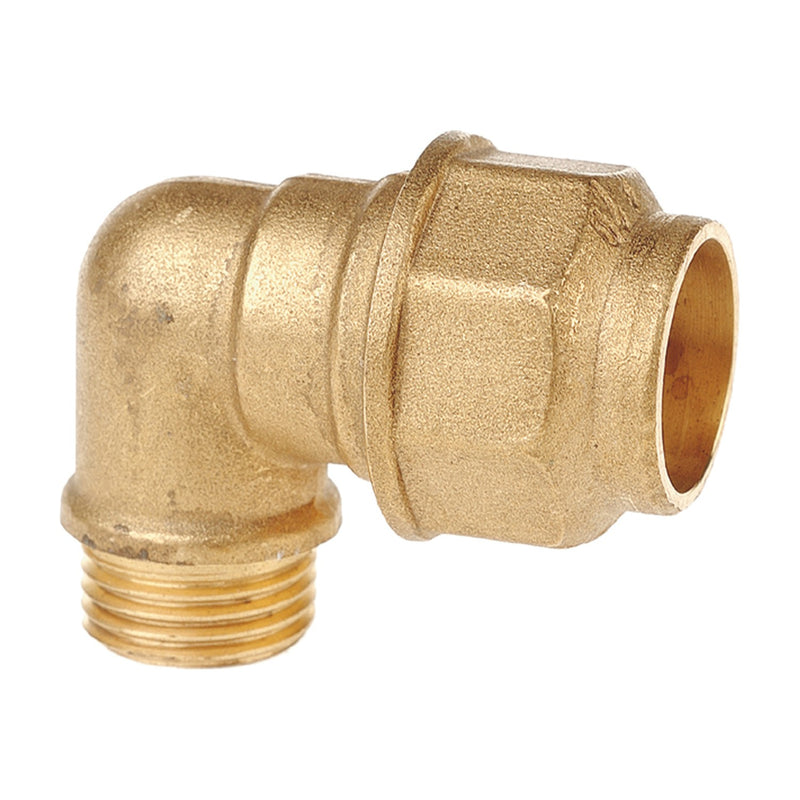

Enlace acodado a 90º de latón Jimten J-69 (referencia 059230, Gama'95) que conecta un tubo de polietileno de 25 mm con una pieza hembra de 3/4" mediante su rosca macho. Se monta a mano, sin soldar ni encolar, y sirve para acometidas, riego y tomas de agua donde el tubo tiene que girar 90º. Para particulares e instaladores.
Características
- Cuerpo de latón OT/58 estampado en caliente y torneado.
- Casquillo cónico y arandela también de latón (versión «LAT/LAT» de la gama).
- Junta tórica de EPDM; sistema de conexión rápida «tuerca-casquillo» sin herramientas especiales.
- Presión nominal PN 16 bar a 20 ºC; probado por Jimten a 24 bar.
Datos técnicos
| Referencia fabricante | 059230 |
|---|---|
| Modelo | J-69 · Gama'95 (casquillo y arandela de latón) |
| Medida | 25-3/4" (tubo Ø25 mm / rosca macho 3/4") |

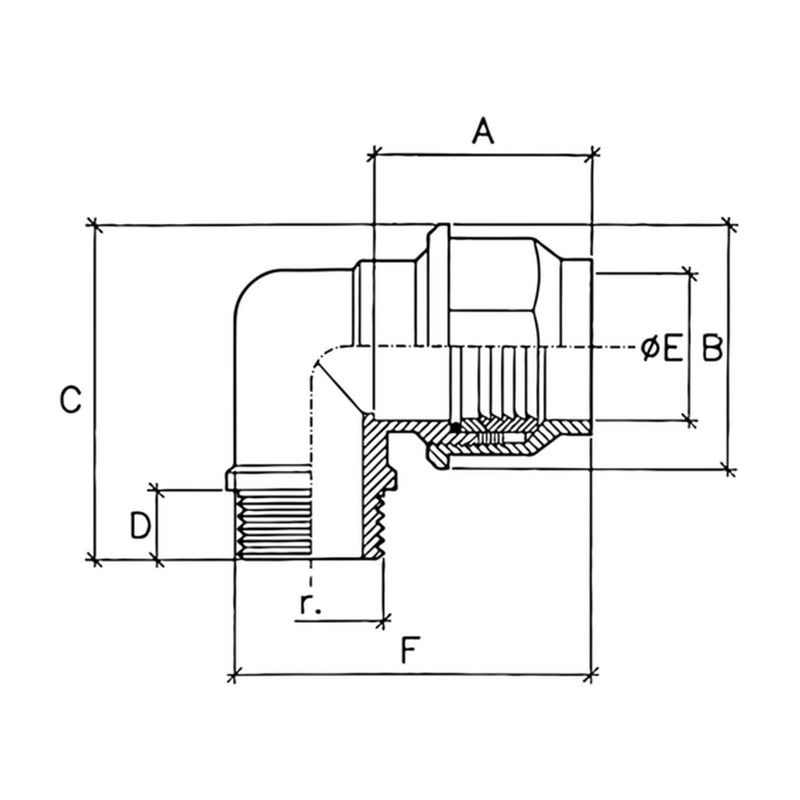

| Cotas (catálogo Jimten) | A 35 · B 41,5 · C 51,6 · D 11 · E 26 · F 68 mm |
| Material | Latón OT/58; juntas EPDM |
| Presión nominal | PN 16 bar a 20 ºC (prueba a 24 bar) |
| Tubo admitido | Polietileno de baja densidad (UNE 53131 / DIN 8072) y de alta densidad (UNE 53490) |
| Unidades por caja (fabricante) | 40 |
Compatibilidad
- Tubo de polietileno de Ø25 mm, de baja o alta densidad.
- Rosca hembra de 3/4" (llave de paso, grifo de jardín, contador, racor).
- Misma familia en otras medidas: 20-1/2" (059229), 32-1" (059231), 40-1 1/4" (059232).
Consejos de instalación y uso
- Corta el tubo de polietileno a escuadra y sin rebabas antes de introducirlo.
- Sistema fácil: desenrosca la tuerca 2-3 vueltas, introduce el tubo hasta el fondo y vuelve a roscar la tuerca hasta el tope.
- Sella la rosca macho de 3/4" con cinta de PTFE o cáñamo; no aprietes en exceso la pieza de la pared para no dañar la rosca.
- En instalaciones enterradas con partes metálicas, Jimten recomienda intercalar un manguito dieléctrico por las corrientes parásitas.
Preguntas frecuentes
¿Sirve para tubo de 25 mm de polietileno de riego?
Sí, está pensado para tubo de polietileno de Ø25 mm, de baja o alta densidad.
¿Qué diferencia hay con el modelo de plástico (J-69 PP)?
Este es todo de latón, incluidos casquillo y arandela. Los modelos con casquillo de resina POM llevan otra referencia (059030 para 25-3/4").
¿Qué presión aguanta?
PN 16 bar a 20 ºC según el catálogo de Jimten, con prueba de fábrica a 24 bar.
¿Hace falta alguna herramienta especial?
No. Basta cortar el tubo a escuadra y apretar la tuerca; para la rosca de 3/4" una llave fija.
