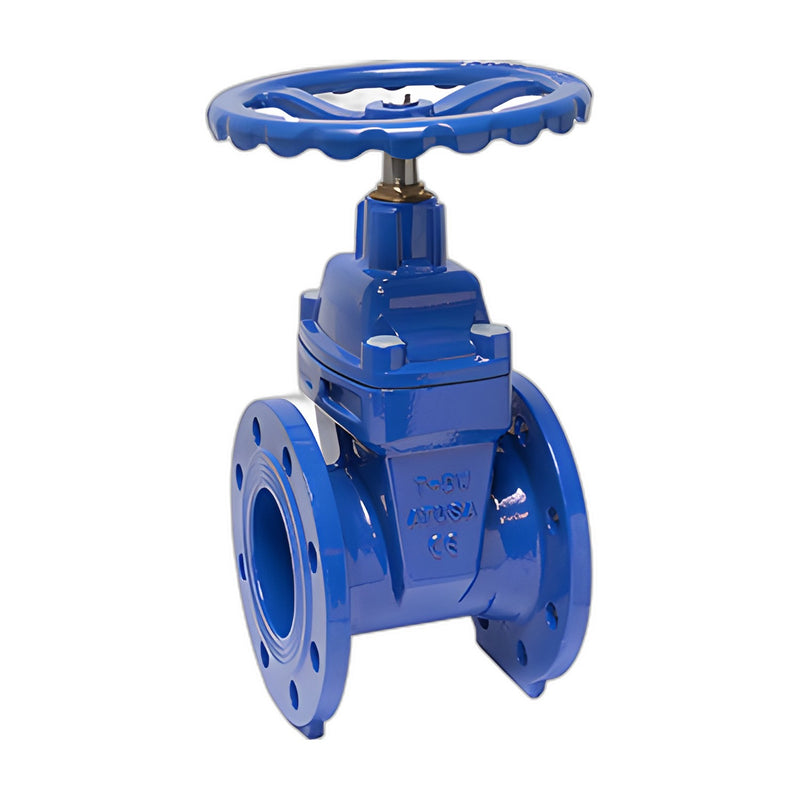

Atusa válvula de compuerta cierre elástico DN65 PN10/16 bridada
La válvula de compuerta Atusa ref. 500 (código VF500065) es una válvula bridada de cierre elástico, de paso total, para aislar tramos en redes de agua: acometidas, grupos de bombeo, instalaciones de suministro o riego de mayor caudal. Es de DN65 (2 1/2") con bridas PN10/16 y se maneja con un volante. Es una válvula de uso profesional que se instala entre dos bridas, por lo que conviene que la monte un instalador.
Características
- Cierre elástico (compuerta recubierta de EPDM), con paso total y mínima pérdida de carga.
- Cuerpo, tapa, compuerta y volante en fundición nodular GGG 50 (EN-GJS-500-7).
- Protección interior y exterior con epoxi de 250 µm.
- Husillo interior no ascendente: la válvula no crece en altura al abrirla.
- Diseño bidireccional: puede montarse en cualquier sentido de flujo.
- Cierre en sentido horario y pruebas de presión unitarias según UNE-EN 12266-1.
Datos técnicos
| Referencia fabricante | VF500065 |
|---|---|
| Serie | Ref. 500 válvula de compuerta F4 cierre elástico |
| Diámetro nominal | DN65 |
| Presión de trabajo | PN 16 (bridas PN 10/16) |
| Temperatura de trabajo | 0 a 80 °C |
| Construcción | DIN 3352 F4 (UNE-EN 1171) |
| Bridas | UNE-EN 1092-2 PN 10/16 |
| Distancia entre bridas | DIN 3202-1 F4 (UNE-EN 558-1 serie 14) |
| Cuerpo, tapa, compuerta y volante | Fundición nodular GGG 50 |
| Recubrimiento de la compuerta | EPDM |
| Eje | Acero inoxidable AISI 420 |
| Tornillería | Acero inoxidable A2 |
| Junta | NBR |
| Diámetro de bridas (D) | 185 mm |
| Longitud entre bridas (L) | 170 mm |
| Altura total (H) | 255 mm |
| Ancho (volante, B) | 200 mm |
| Taladros de brida | 4 x Ø19 mm |
Compatibilidad
- Tuberías con bridas DN65 según UNE-EN 1092-2 PN10 o PN16.
- Cuadradillo de maniobra Atusa ref. VF505050 (para DN 40-50-65) y eje de extensión ref. VFE06040 / VFE10040 / VFE15040 para accionar la válvula enterrada.
Consejos de instalación y uso
- Monta siempre entre bridas planas, con juntas nuevas y los tornillos apretados en cruz para no deformar el cuerpo.
- Comprueba que las tuberías están alineadas y soportadas: la válvula no debe soportar esfuerzos de la instalación.
- No fuerces el volante al cerrar: el cierre elástico sella sin apretar a tope.
- Para agua con temperatura de hasta 80 °C; no la uses para otros fluidos sin consultarlo.
- Acciónala de vez en cuando para que no se agarrote si pasa mucho tiempo en la misma posición.
Preguntas frecuentes
¿Qué quiere decir cierre elástico?
Que la compuerta va recubierta de goma (EPDM) y sella por la propia elasticidad del recubrimiento, sin zonas de metal con metal.
¿Sirve para agua potable?
Atusa indica que la serie está certificada ACS y WRAS para agua potable, además de usos generales en redes de agua. Confirma la aplicación concreta con el instalador.
¿Se puede instalar enterrada?
Existe un eje de extensión de Atusa para accionarla desde la superficie (consulta la medida).
¿Lleva las bridas, tornillos y juntas?
La válvula lleva las bridas incorporadas; los tornillos y las juntas de brida se compran aparte.
