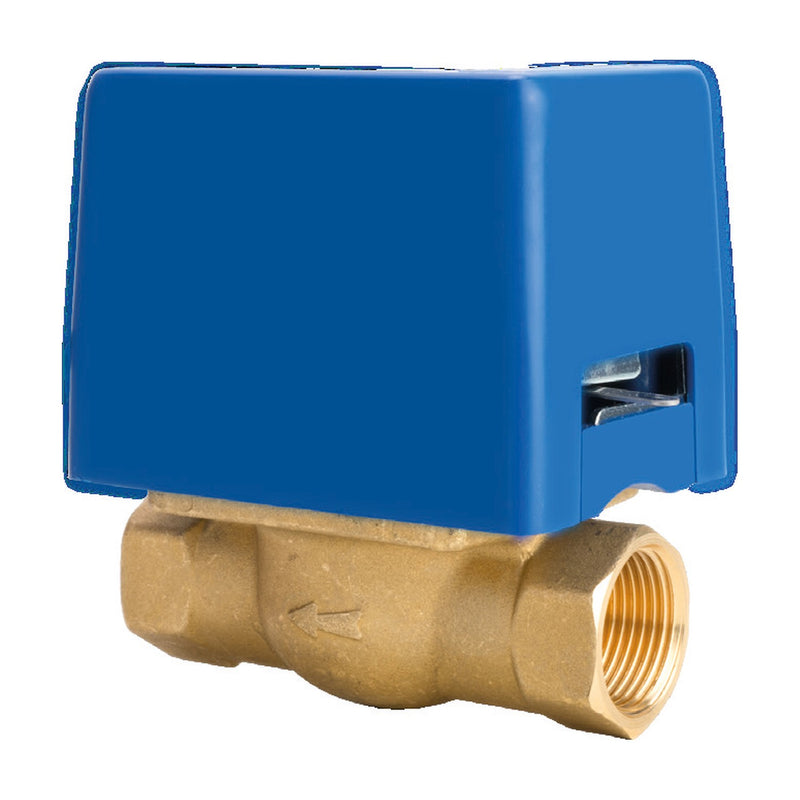

MUT válvula de zona motorizada SF 20-2 2 vías 3/4" hembra 230 V
La MUT SF 20-2 (código 7.001.01603) es una válvula de zona motorizada de 2 vías con rosca hembra G 3/4". Un motor eléctrico de 230 V la abre y un muelle la cierra cuando se corta la corriente. Sirve para independizar zonas de una instalación de calefacción (suelo radiante, radiadores por plantas, etc.) con un termostato de ambiente. Para instaladores y manitas con conocimientos básicos de electricidad.
Características
- Válvula de bola de 2 vías, normalmente cerrada, con retorno por muelle de acero inoxidable.
- Cuerpo y eje de latón (CW617); tapa del motor de ABS y base de PPS con fibra de vidrio (según ficha MUT).
- Palanca exterior para dejar la válvula en posición intermedia o abierta a mano.
- Cable de conexión de 1.000 mm.
- Versión sin microinterruptor auxiliar (en la gama SF existen versiones con micro).
Datos técnicos
| Marca | MUT Meccanica Tovo |
|---|---|
| Serie / modelo | SF 2 vías (SF 20-2) |
| Código MUT | 7.001.01603 |
| Conexiones | Hembra G 3/4" (ISO 228/1) |
| Número de vías | 2 |
| Alimentación | 230 V c.a., 50/60 Hz |
| Potencia absorbida | 5-6 W |
| Tiempo de maniobra | 10 s apertura / 4 s cierre |
| Presión nominal | PN10 |
| Presión diferencial máxima | 90,2 kPa (0,9 bar) |
| Temperatura del fluido | 5 a 110 ºC |
| Kvs | 8 m³/h (dato de distribuidor) |
| Grado de protección | IP 20 |
| Clase de aislamiento | I |
| Microinterruptor auxiliar | No |
| Material del cuerpo | Latón CW617 |
| Juntas tóricas | EPDM |
| Directivas | 2014/35/UE (BT), 2014/30/UE (CEM), EN 60730-1 y EN 60730-2-14 |
Compatibilidad
- Circuitos de calefacción o refrigeración con agua hasta 110 ºC y PN10.
- Tubería con rosca G 3/4" hembra o tubo de cobre Ø22 mediante racores adecuados.
- Termostatos de ambiente o cronotermostatos que manden 230 V al motor.
Consejos de instalación y uso
- Corta la corriente y cierra el paso de agua antes de montar o desmontar la válvula.
- Respeta el sentido de la flecha del cuerpo de la válvula.
- La conexión eléctrica debe hacerla una persona con conocimientos; el motor es de 230 V.
- Monta el motor por encima del cuerpo o en lateral, no boca abajo, para proteger la electrónica de posibles goteos.
- Si necesitas llenar o purgar la instalación sin corriente, usa la palanca manual y devuélvela a su posición al terminar.
Preguntas frecuentes
¿Lleva microinterruptor?
El código 7.001.01603 es la versión sin microinterruptor auxiliar. Con micro existe la 7.001.01618 en 3/4".
¿Qué pasa si se va la luz?
El muelle de retorno cierra la válvula (es normalmente cerrada).
¿Sirve para agua caliente sanitaria?
El fabricante la presenta para control de agua caliente y fría en calefacción y refrigeración. Para ACS consúltanos antes.
¿Cuánto tarda en abrir?
Unos 10 segundos en abrir y 4 en cerrar, según la ficha de MUT.
