Dinak módulo recto doble pared DP Ø150 L 960 mm inox 316L/304

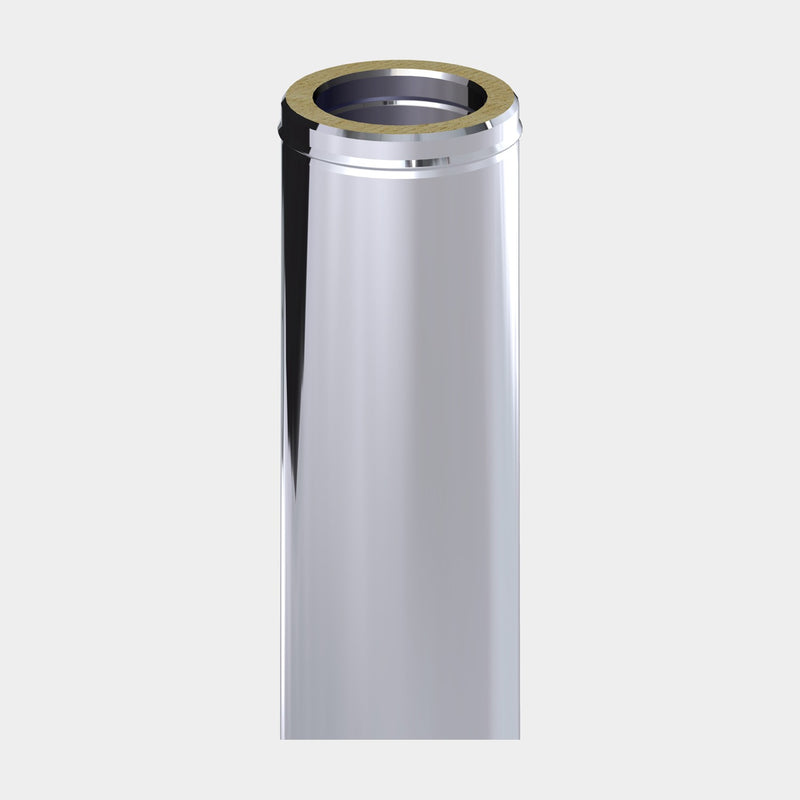

Módulo recto de 960 mm de la chimenea modular Dinak DP, con diámetro interior de 150 mm (referencia 030115020). Es un tramo de conducto de humos de doble pared aislada, con pared interior de acero inoxidable 316L y exterior de 304, para unir tramos hasta alcanzar la altura que necesite la instalación. Pensado sobre todo para instaladores y para quien monta su propia salida de humos de caldera de gasóleo, biomasa, chimenea o estufa y quiere un sistema certificado.
Características
- Doble pared aislada: pared interior inox AISI 316L (1.4404) y exterior inox AISI 304 (1.4301).
- Aislamiento de 30 mm de lana de roca de 100 kg/m³, continuo y sin puentes térmicos.
- Cada elemento absorbe su propia dilatación y el sistema aguanta bien los esfuerzos mecánicos verticales y horizontales.
- Temperatura máxima de funcionamiento de 600 °C y sobrepresión máxima de 40 Pa (clase N1).
- Resistencia al fuego EI 120 (ve-ho, de fuera a dentro) según la ficha de la gama.
Datos técnicos
| Marca / gama | Dinak DP |
|---|---|
| Referencia fabricante | 030115020 |
| Longitud del módulo | 960 mm |
| Diámetro interior (Ø) | 150 mm |
| Diámetro exterior (De) | 210 mm |
| Pared interior | Acero inoxidable AISI 316L (1.4404), 0,4 mm |
| Pared exterior | Acero inoxidable AISI 304 (1.4301), 0,4 mm |
| Aislamiento | 30 mm de lana de roca, 100 kg/m³ |
| Temperatura máxima | 600 °C |
| Sobrepresión máxima | 40 Pa (N1) |
| Designación EN 1856-1 (316L, Ø125-300) | T600 N1 D V2 L50040 G60 |
| Peso módulo L = 960 mm | 5,8 kg |
| Acabado | Inox sin lacar |
Compatibilidad
- Resto de elementos de la gama Dinak DP de Ø150 (codos, tes, terminales, soportes y abrazaderas).
- Calderas domésticas e industriales de gasóleo de baja temperatura y de biomasa, chimeneas de salón, estufas, hornos y generadores de aire caliente, según la gama.
- No es la versión con junta de estanqueidad: para calderas de condensación Dinak tiene las gamas DW con junta (DWJ).
Consejos de instalación y uso
- Mide el recorrido completo antes de pedir: los tramos son de 960 mm y existen módulos más cortos (460 y 290 mm) y extensibles para ajustar la altura.
- Monta cada tramo con la hembra hacia arriba para que el condensado y la humedad no se escurran hacia la unión.
- Sujeta la chimenea con los soportes y abrazaderas de la misma gama en los intervalos que marque el manual de instalación de Dinak.
- Respeta las distancias de seguridad a materiales combustibles y usa los elementos de sellado de Dinak en los pasos de forjado o pared.
- Para una caldera de condensación o gas estanca consulta antes: necesita una chimenea con junta y no un DP.
Preguntas frecuentes
¿Sirve para una caldera de condensación?
No es lo recomendable. La gama DP no lleva junta de estanqueidad; Dinak recomienda sus gamas con junta (DWJ) para aplicaciones con condensación.
¿Qué diferencia hay entre el diámetro 150 y el exterior?
El 150 mm es el diámetro interior por donde salen los humos; con el aislamiento de 30 mm el exterior del tubo mide 210 mm.
¿Cuánto mide cada tramo?
960 mm de longitud total del módulo.
¿Lleva las abrazaderas incluidas?
No. Las abrazaderas, soportes y anclajes son elementos aparte de la misma gama.
