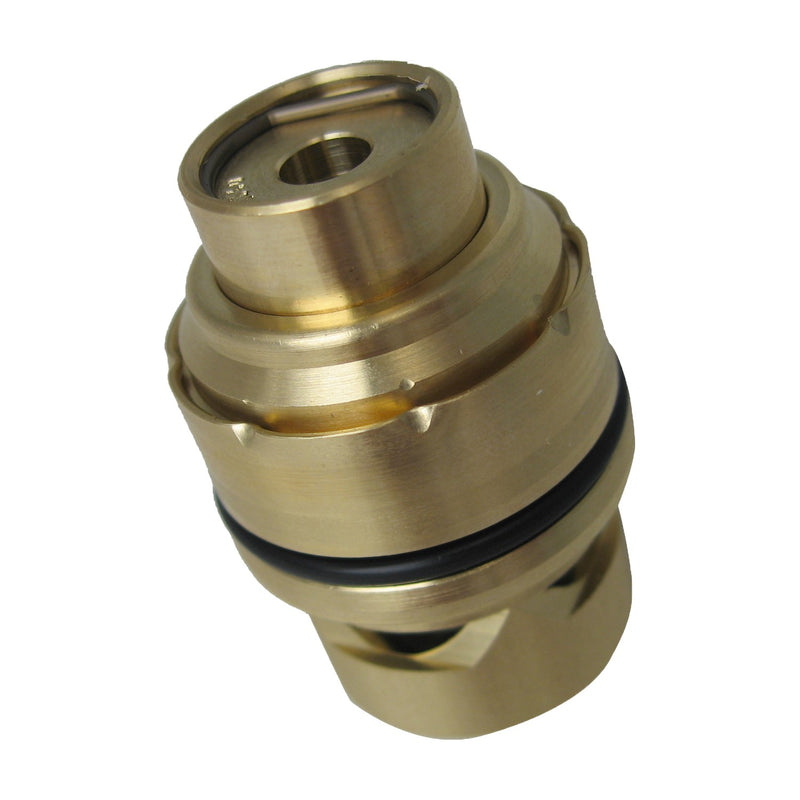

Cartucho Frese ALPHA tipo 11 49-11750, 936 l/h, DN15-25
Este cartucho es el corazón de las válvulas de equilibrado dinámico Frese ALPHA y EVA de DN15 a DN25. Deja pasar un caudal fijo de 936 l/h (0,260 l/s) aunque cambie la presión de la instalación, siempre que en la válvula haya al menos 21 kPa de presión diferencial. Se usa en fan-coils, climatizadores y ramales de calefacción o refrigeración de edificios. Lo necesitas si vas a cambiar un cartucho dañado u obstruido, o si el proyecto pide este caudal. En España lo distribuye Kieback&Peter Ibérica con el código 0111750.
Características
- Caudal limitado a 936 l/h (0,260 l/s) entre 21 y 600 kPa de presión diferencial.
- Cartucho de alta presión (serie 49): trabaja hasta 600 kPa.
- Placa perforada intercambiable, marcada con el número 1750 para identificarlo.
- Cuerpo de latón deszincado CW602N, diafragma de HNBR reforzado, muelle de acero inoxidable y juntas de EPDM.
- Extraíble: facilita la limpieza de la instalación y no necesita tramos rectos antes ni después de la válvula.
- Admite glicol (etilénico o propilénico) hasta el 50 %.
Datos técnicos
| Referencia fabricante (Frese) | 49-11750 |
|---|---|
| Código Kieback&Peter Ibérica | 0111750 |
| Tipo de cartucho | ALPHA tipo 11, alta presión |
| Válvulas | Frese DN15, DN20 y DN25 |
| Caudal | 936 l/h · 0,260 l/s · 4,12 gpm |
| Presión diferencial mínima | 21 kPa |
| Presión diferencial máxima | 600 kPa |
| Kv (por debajo del mínimo) | 2,04 |
| Temperatura del fluido | -20 a +120 °C |
| Material | Latón deszincado CW602N |
| Diafragma | HNBR reforzado |
| Muelle | Acero inoxidable 1.4310 |
| Juntas | EPDM 281 |
| Fluido | Agua o agua con glicol hasta el 50 % |
Compatibilidad
- Válvulas Frese ALPHA hembra-hembra DN15, DN20 y DN25 (refs. 49-900X, 49-901X y 49-902X).
- Válvulas Frese ALPHA hembra-macho con racor DN15, DN20 y DN25 (refs. 49-935X, 49-937X y 49-939X).
- Válvulas Frese EVA DN15/20/25 (equilibrado dinámico con actuador).
- Sustituye a otro cartucho 49-11750, o cambia el caudal de una válvula Frese DN15-25 que lleve un cartucho tipo 10, 11 o 20.
- No vale para válvulas Frese DN25L a DN50 (cartuchos tipo 30/40) ni para las embridadas (tipo 50/60).
Consejos de instalación y uso
- Antes de abrir la válvula, cierra las llaves del ramal y vacía el tramo.
- Comprueba el número grabado en la placa perforada del cartucho viejo: las cuatro últimas cifras de la referencia (1750) coinciden con ese número.
- Con 936 l/h estás en el caudal máximo recomendado por Frese para DN15 (velocidad de unos 1,5 m/s). En DN20 y DN25 va holgado.
- Para comprobar el caudal, mide la presión diferencial en las tomas P/T: si pasa de 21 kPa, el caudal son los 936 l/h; si es menor, el caudal es Q (l/h) = 2,04 x 100 x √Δp (bar).
- Purga bien el circuito para que no queden bolsas de aire. Frese recomienda filtros y tratar el agua según VDI 2035.
Preguntas frecuentes
¿El 0,260 es en litros por hora o por segundo?
Por segundo: 0,260 l/s, que son 936 l/h. Si en algún albarán ves «0,260 l/h», es un error de unidades; el cartucho 49-11750 es el de 936 l/h.
¿Cómo sé qué cartucho lleva mi válvula?
Desmonta el cartucho y mira la placa perforada: lleva grabadas cuatro cifras que coinciden con las cuatro últimas de la referencia. Si pone 1750, es este.
¿Puedo cambiar el caudal sin cambiar el cartucho entero?
Sí. La placa perforada se cambia por otra del mismo tipo de cartucho si el proyecto cambia de caudal. Si necesitas otro caudal fuera del tipo 11, pásate a un cartucho tipo 10 o 20, que van en la misma válvula DN15-25.
¿Qué diferencia hay entre los cartuchos 49 y 50?
Los 49 son de alta presión y trabajan hasta 600 kPa; los 50 son de baja presión y trabajan hasta 350 kPa. Para el mismo caudal de 936 l/h existe el 50-11750 de baja presión.
