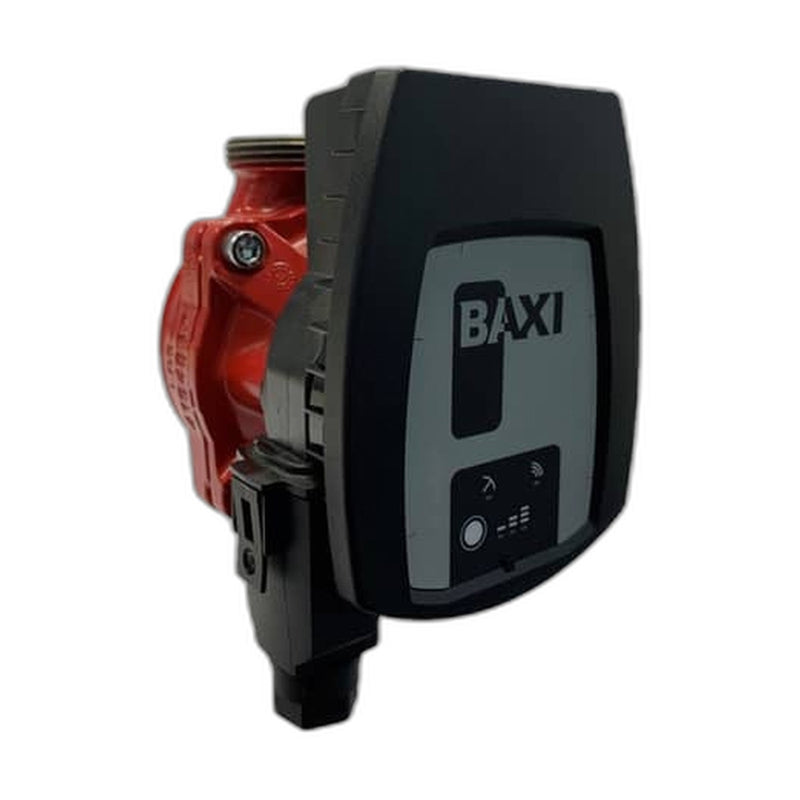

Baxi circulador alta eficiencia Quantum Mini MYL-30 ref. 7782961
Circulador de calefacción de alta eficiencia Baxi Quantum Mini MYL-30 (referencia 7782961). Es una bomba de rotor húmedo con motor ECM (de conmutación electrónica) y regulación de presión diferencial integrada, pensada para instalaciones de calefacción y refrigeración. Su consumo eléctrico es de 4 a 20 W y cumple la directiva ErP 2015. Lo normal es que lo monte un instalador, por la manipulación del circuito hidráulico y eléctrico.
Características
- Alta eficiencia: índice de eficiencia energética IEE ≤ 0,23 (directiva ErP 2015).
- Motor ECM con regulación de presión diferencial integrada.
- Dos modos de regulación: presión diferencial variable (Δp-v) o tres velocidades constantes (c1, c2, c3).
- Caudal máximo 2,7 m³/h y altura máxima 4,2 m.c.d.a.
- Potencia absorbida de 4 a 20 W; 230 V, intensidad nominal 0,26 A, 800-3500 rpm.
- Para agua de -10 a 95 °C y presión máxima de trabajo de 6 bar.
- Protección eléctrica IP X2D.
Datos técnicos
| Referencia Baxi | 7782961 |
|---|---|
| Modelo | Quantum Mini MYL30 |
| Tipo | Circulador de rotor húmedo, motor ECM |
| Caudal máximo (Q max) | 2,7 m³/h |
| Altura máxima (H max) | 4,2 m.c.d.a |
| Temperatura de trabajo | -10 a 95 °C |
| Presión máxima de trabajo | 6 bar |
| Diámetro nominal (rosca del cuerpo) | 1 1/2" |
| Conexión a tubería | Racores disponibles como accesorio (no incluidos) |
| Tensión | 230 V ~ |
| Velocidad | 800-3500 rpm |
| Intensidad nominal | 0,26 A |
| Potencia absorbida | 4-20 W |
| Índice de eficiencia energética | IEE ≤ 0,23 |
| Protección eléctrica | IP X2D |
| Longitud entre bocas (A) | 130 mm |
| Cota B | 132,8 mm |
| Cota C | 102,3 mm |
| Cota D | 47,2 mm |
| Peso | 1,65 kg |
Compatibilidad
- Instalaciones de calefacción y refrigeración con agua (de -10 a 95 °C).
- Racor de conexión Baxi para este circulador: rosca de 1 1/2" en la bomba a Rp 1" en tubería (ref. 001692635), disponible aparte.
- Misma gama: 1025 (longitud 180 mm, ref. 7782962) y 1035 (ref. 7782964), con otras prestaciones.
Consejos de instalación y uso
- Comprueba antes de comprar la longitud entre bocas (130 mm) y la rosca del cuerpo (1 1/2"): son las dos medidas que más suelen fallar al sustituir un circulador.
- Pide también los racores de conexión (Baxi ref. 001692635 para tubería de 1") si los necesitas; no vienen con la bomba.
- Monta el circulador con el eje del motor horizontal, como en toda bomba de rotor húmedo (confírmalo en el manual de Baxi), y llena y purga bien el circuito antes de ponerlo en marcha: una bomba de rotor húmedo no debe funcionar en seco.
- La conexión eléctrica y la elección del modo de regulación (Δp-v o velocidad constante) debe hacerlas un instalador cualificado, siguiendo el manual de Baxi.
- Cierra las llaves de corte a ambos lados antes de desmontar la bomba vieja para no vaciar toda la instalación.
Preguntas frecuentes
¿Trae los racores?
No. Baxi indica que la conexión a tubería está «disponible como accesorio» (ref. 001692635 para Rp 1").
¿Qué longitud tiene?
130 mm entre bocas (cota A del catálogo), con rosca de 1 1/2" en la bomba.
¿Qué diferencia tiene con un circulador de tres velocidades de toda la vida?
Este tiene motor ECM y regulación electrónica de presión diferencial: consume entre 4 y 20 W y puede ajustar la presión a la demanda de la instalación.
¿Sirve para sustituir mi circulador de caldera Baxi?
Depende del modelo de caldera y del circulador actual. Escríbenos con la referencia de la caldera y la longitud entre bocas y te lo confirmamos.
