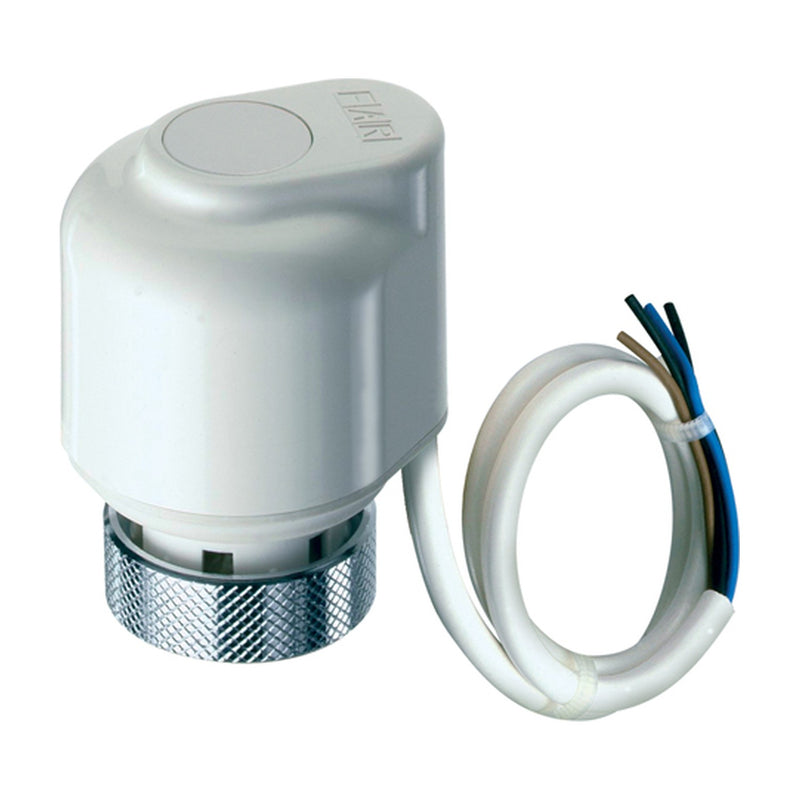

ALB cabezal termoeléctrico 230 V NC 4 hilos con micro, M30x1,5
Este cabezal termoeléctrico se enrosca sobre la llave de cada circuito del colector y lo abre o lo cierra según la orden del termostato de esa habitación. Es normalmente cerrado: sin corriente el circuito queda cerrado, y al recibir los 230 V abre en unos 3 minutos. Los dos hilos extra van a un microinterruptor que se cierra cuando el cabezal está totalmente abierto, útil para poner en marcha la bomba o la caldera solo cuando alguna zona pide calor. Es el recambio directo para colectores ALB y una buena opción para zonificar suelo radiante.
Características
- Alimentación a 230 V CA y funcionamiento NC (normalmente cerrado).
- 4 hilos: 2 de alimentación y 2 del microinterruptor auxiliar de final de carrera (contacto libre de tensión).
- Indicador visual del estado (abierto/cerrado) en la parte superior.
- Incluye adaptador para montura M30x1,5; se monta a mano, sin herramientas.
- Consumo muy bajo: 3 W y 12 mA en régimen permanente.
- Protección IP54 y fuerza de muelle de 130 N.
Datos técnicos
| Referencia fabricante | 300600 (ALB) |
|---|---|
| Tensión | 230 V CA |
| Tipo | NC (normalmente cerrado) |
| Hilos | 4 (2 alimentación + 2 microinterruptor auxiliar) |
| Intensidad | 12 mA |
| Potencia | 3 W |
| Intensidad máx. del microinterruptor | 1 A |
| Tiempo de apertura | 3 minutos aprox. |
| Grado de protección | IP54 |
| Fuerza del muelle | 130 N |
| Temperatura ambiente | -10 a 50 °C |
| Temperatura máx. de trabajo | 75 °C |
| Montaje | Adaptador M30x1,5 incluido |
| Dimensiones (A x B x C) | 68 x 54 x 44 mm |
Compatibilidad
- Colectores metálicos y ultracompactos ALB de suelo radiante: montaje directo sobre la válvula de corte del colector.
- Válvulas y colectores con rosca para cabezal M30x1,5 (comprobar que la carrera del vástago es compatible).
- Termostatos de ambiente o centralitas de zonas con salida a 230 V.
- Versión a 24 V con 4 hilos: ALB 300601. Versión a 24 V con 2 hilos: ALB 300602.
Consejos de instalación y uso
- Corta la corriente antes de conectarlo. Azul a neutro, marrón a la fase que da el termostato; los dos negros son el contacto del microinterruptor.
- Quita el volante manual de la llave del colector y enrosca el cabezal a mano. No uses alicates ni llaves.
- Los cables no deben tocar el colector, las tuberías ni el radiador.
- Para arrancar la bomba con varios cabezales, conecta los microinterruptores en paralelo: el primero que abre la pone en marcha y el último que cierra la para. En colectores se recomienda una base de conexiones para gestionar la bomba.
- Tras dar tensión, espera unos 3 minutos antes de dar por hecho que no abre: es un actuador lento por diseño.
- Fuera de la temporada de calefacción conviene cortar la alimentación para no tenerlo trabajando sin necesidad.
Preguntas frecuentes
¿Qué quiere decir NC?
Normalmente cerrado: sin corriente mantiene el circuito cerrado y abre cuando el termostato le da tensión. Si se va la luz o se desconecta, ese circuito no calienta.
¿Para qué sirven los dos hilos negros?
Son un microinterruptor que se cierra cuando el cabezal está totalmente abierto. Se usa para dar orden de marcha a la bomba o a la caldera solo cuando alguna zona está abierta. Si no lo necesitas, aíslalos y déjalos sin conectar.
¿Vale para un termostato de 24 V?
No, este modelo es solo para 230 V. Para 24 V existe la versión ALB 300601 (4 hilos) o 300602 (2 hilos).
He puesto el cabezal y el circuito no abre al momento, ¿está mal?
Es normal que tarde: necesita unos 3 minutos para abrir del todo. Comprueba con el indicador superior si ha cambiado de posición.
